円筒形のワームギアリデューサーを選択するための重要なパラメーター

権利を選択します 円筒形のワームギアリデューサー あらゆる機械システムの効率と寿命にとって重要です。適合するコンポーネントを見つけることだけではありません。還元剤の機能をアプリケーションの特定の要求と一致させることです。このガイドでは、電力と速度から材料や潤滑まで、情報に基づいた決定を下すための重要なパラメーターを説明します。

負荷要件と電力要件の理解

aを選択する最初のステップ 円筒形のワームギアリデューサー アプリケーションの電力とトルクの要件を正確に評価することです。不一致のコンポーネントは、早期障害、非効率性、またはシステムの損傷にさえつながる可能性があります。これらのパラメーターを詳細に理解することにより、レデューサーが過度にストレスをせずにワークロードを処理できるようになります。

入力電源と出力トルク

入力電力は、通常はモーターからのレデューサーに供給されるエネルギーです。出力トルクは、還元剤が駆動マシンに供給する回転力です。これらの2つのパラメーターは、ギア比を介して逆に関連しています。この関係を理解することは、適切なサイジングに不可欠です。

• 入力力： これはモーターによって供給される電力です。通常、キロワット（KW）または馬力（HP）で測定されます。
• 出力トルク： これは、還元剤が負荷に送信するねじれの力です。ニュートンメートル（nm）またはポンドインチ（lb-in）で測定されます。
• 比較： より高い入力電力とより大きな削減比は、一般により高い出力トルクをもたらします。

入力と出力速度

還元剤が動作する速度は、パワーと同じくらい重要です。入力速度はモーターのRPMによって決定されますが、出力速度はギア比の直接的な結果です。この関係は、アプリケーションの目的の動作速度を達成するための基本です。

• 入力速度： ワームに接続されたモーターシャフトの速度。
• 出力速度： ギアシャフトの速度は、入力速度をギア比で割ったものです。
• 関係： ギア比が高いと、出力速度が低くなります。たとえば、入力速度1450 rpmと30：1ギア比により、出力速度は約48.3 rpmです。これが重要です 速度削減計算 .

ギアの比率と効率の探索

ギアの比率と全体的な効率は、 円筒形のワームギアリデューサー 。比率が高いと、トルクの乗算が大きくなりますが、多くの場合、効率がトレードオフされます。このバランスを理解することは、高い力と省エネの両方を必要とするアプリケーションにとって不可欠です。

ギア比とその意味

ギア比は、ワームホイール上の歯数とワームの開始数との比率です。速度の低下とトルクの増加に直接影響します。のようなアプリケーション用 小さなワームギアボックス 、高い比率は、コンパクトな形で大幅な速度削減を達成できます。

• 低比（例：5：1から30：1）： より高い効率を提供しますが、トルクの乗算が少なくなります。
• 高い比率（例：60：1〜100：1）： 高トルク出力と大幅な速度削減を提供します。これは、aの一般的な要件です コンベアベルト用のワームギアボックス .

効率と熱生成

効率は、出力電力の出力電力の比率です。ワームギアは、他のギアタイプ、特に高比率での効率が低いことで知られています。この失われたエネルギーは熱に変換され、還元剤の性能と寿命に影響を与える可能性があります。これを理解することはaの鍵です ワームギアレデューサー潤滑ガイド 、適切な潤滑剤がこの熱を管理するのに役立つため。

• 効率： ギア比とワームのリード角度によって大きく異なります。比率が高いと効率が低下します。
• 熱： 非効率性の直接的な結果。過度の熱は、潤滑剤を分解し、シールに損傷を与え、成分の寿命を短くすることができます。

材料、設置、メンテナンス

aの物理的特性とメンテナンス要件 円筒形のワームギアリデューサー 運用パラメーターと同じくらい重要です。使用された材料、設置方法、および潤滑スケジュールはすべて、還元剤の全体的な性能と信頼性に貢献します。

材料と建設

材料の選択は、還元剤の耐久性と負荷を負担する能力に直接影響します。ワームは通常、硬化した鋼で作られており、ワームホイールは青銅で作られており、低摩擦、高い耐摩耗性のペアリングを作成します。

• ワーム： 多くの場合、ケースの硬化した鋼で作られており、摩擦を減らすために高い仕上げに粉砕されます。
• ワームホイール： 通常、より高価なコンポーネントの摩耗を最小限に抑えるためにワームよりも柔らかいブロンズを鋳造します。
• ハウジング： 通常、その剛性と熱散逸特性のために選択された鉄またはアルミニウムを鋳造します。アルミニウムは軽量ですが、鋳鉄はより堅牢です。

取り付けと潤滑

適切な取り付けと一貫した潤滑スケジュールは、寿命に不可欠です。取り付けは、ユニバーサルフランジマウント、フットマウント、またはシャフトに取り付けられたデザインです。潤滑法は、グリースで満たされたものであろうとオイルで充填されていても、摩擦を減らして熱の管理に不可欠です。

取り付け方向

• フットマウント： 最も一般的なタイプ、還元剤が平らな表面にボルトで固定されています。
• フランジマウント： 還元剤をマシンまたはモーターの顔に直接接続する必要があるアプリケーションに最適です。
• シャフトマウント： 還元剤は、駆動型シャフトに直接取り付けられます。

潤滑とメンテナンス

• 潤滑剤タイプ： 動作速度、温度、負荷に依存します。合成オイルは、高温または高速アプリケーションによく使用されます。
• メンテナンススケジュール： オイルレベルの定期的なチェックと予定されたオイル交換は、早期摩耗を防ぐために不可欠です。これはすべての重要な部分です ワームギアリデューサーメンテナンス計画 .

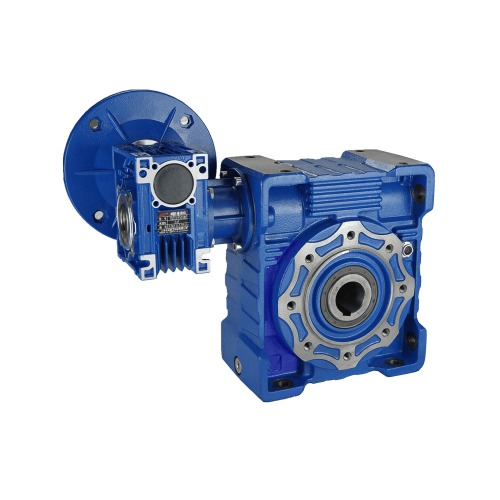

ダブルステージの円筒形のワームギアボックス
