ウォームギアボックスの選び方: 価格以外の 3 つの要素

A ウォームギアボックス は、減速、トルク変換、コンパクトな駆動装置を必要とする産業用トランスミッション システムで広く使用されています。一般的な用途には、船舶用機器、昇降機械、ステージ昇降システム、機械加工装置、自動生産ラインなどがあります。

を購入するときは、 ウォームギアボックス ただし、多くの購入者は最初の価格だけに注目するという間違いを犯します。低コストのギアボックスはより優れた価値を提供しているように見えますが、過剰な騒音、過熱、不十分な負荷容量、または頻繁なメンテナンスなどの問題により、総所有コストが増加する可能性があります。

では、どうやって正しいものを選べばよいのでしょうか ウォームギアボックス あなたの機器のために？

ウォームギアボックスの開発と生産で10年以上の経験を持つメーカーであるSGRによると、購入者は購入を決定する前に、材料と製造プロセス、実際の動作性能、メーカーの技術力とアフターサービスという3つの重要な要素を評価する必要があります。

01. 素材と製造工程

ウォーム ギアボックスに使用される材料とそのコンポーネントの製造プロセスは、耐摩耗性、負荷容量、トランスミッションの品質、耐用年数に直接影響します。

2 つのウォーム ギアボックスは外観的には似ているように見えますが、内部コンポーネントと製造基準は大きく異なる場合があります。

ウォームシャフトの材質と熱処理

で ウォームギアボックス 、ウォーム シャフトとウォーム ホイールがコア トランスミッション ペアを形成します。

高品質のウォーム シャフトには通常、20CrMnTi 合金鋼が使用されており、精密研削の前に浸炭および焼入れが可能です。浸炭と焼入れを適切に制御すると、より強靱なコアを維持しながら、硬くて耐摩耗性の表面が生成されます。

精密研削により、ウォームの歯面の品質と幾何学的精度が向上し、ウォームホイールとのよりスムーズな噛み合いがサポートされます。

これらのプロセスは、摩耗や接触状態が時間の経過とともにギアボックスの性能に影響を与える可能性がある、重い負荷や長時間の運転を伴う用途では特に重要です。

比較すると、不適切な材料や不適切な熱処理で製造されたギアボックスでは、摩耗が早くなったり、バックラッシュが増加したり、トランスミッション性能が低下したりする可能性があります。

ウォームホイールの材質

ウォームホイールの材質も同様に重要です。

高性能合金青銅は、適切なウォーム表面および潤滑システムと組み合わせると、良好な摩擦および摩耗特性が得られるため、ウォーム トランスミッション システムによく使用されます。

ウォームとウォームホイールは、適合したトランスミッションペアとして連携して動作する必要があります。材料の選択、歯の形状、表面仕上げ、潤滑、および動作条件はすべて、接触面の性能に影響します。

低コストの代替品では、製造コストを削減するために異なる材料が使用される場合があります。ただし、材料の代替は、ギアボックスの実際の負荷、速度、潤滑、耐用年数の要件に照らして常に評価する必要があります。

製造精度が重要な理由

優れた材料だけでは、高品質のウォーム ギアボックスが保証されるわけではありません。

製造精度は、歯の接触、騒音、振動、温度、伝達の一貫性にも影響します。

サプライヤーを比較するときは、ウォーム シャフトの材質と熱処理、ウォーム ホイールの材質、歯の加工と研削プロセス、ギアの接触と組み立ての検査、潤滑要件、品質管理手順について質問できます。

目的は、単に高級素材で作られたギアボックスを見つけることではありません。目的の用途に適した材料と製造プロセスを備えたトランスミッション システムを見つけることです。

02. 実運転性能：効率、耐荷重、セルフロック

2 番目の要素は、実際の動作条件下でウォーム ギアボックスがどのように動作するかです。

伝達効率、負荷容量、セルフロック動作という 3 つの特性は特に注目に値します。

伝達効率と動作温度

伝送効率は、入力電力が有効な出力電力にどれだけ変換されるか、および動作中にどれだけのエネルギーが失われるかに影響します。

で worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

ウォーム伝達性能を向上させるために使用される設計アプローチの 1 つは、二重包絡ウォーム ギア設計です。

従来の円筒形ウォームギアペアと比較して、二重包絡設計は、適切に設計および製造された場合、より大きな接触面積と複数の歯にわたる噛み合いを提供できます。これにより、負荷が分散され、伝送パフォーマンスが向上します。

SGR の二重包みウォーム ギアボックスは、このトランスミッション技術を使用して、要求の厳しい産業用途をサポートします。

ギアボックスの効率を評価する場合、購入者は一般的な効率の数値のみに依存するのではなく、意図した動作条件を考慮する必要があります。動作温度、潤滑、連続使用要件、および熱放散も考慮する必要があります。

用途に適さない温度で動作するギアボックスは、負荷、比率、潤滑、取り付け、または冷却条件をさらに評価する必要がある場合があります。

耐荷重と出力トルク

耐荷重も重要な選択要素です。

ギアボックスは、必要な連続トルクだけでなく、関連するピーク負荷や動作条件にも対応できなければなりません。公称モータ出力のみに基づいてモデルを選択すると、不適切な構成になる可能性があります。

選択する前に ウォームギアボックス 、必要な出力トルク、入力電力と速度、減速比、連続負荷とピーク負荷、デューティサイクルの開始と停止の周波数、周囲温度、取り付けと設置の条件を確認します。

同社の製品情報によると、大規模産業用途向けの SGR のウォーム ギアボックス シリーズには、100 ～ 710 mm の中心距離と最大 T2 ≤ 160,000 N·m の出力トルク容量が含まれています。

これらの仕様は、利用可能なヘビーデューティートランスミッションソリューションの範囲を示していますが、実際の動作要件に応じて適切なモデルを選択する必要があります。

昇降機械、鉱山機械、その他の要求の厳しい用途では、信頼性の高い動作のために適切なサイジングが不可欠です。

セルフロック: 吊り上げ用途における重要な考慮事項

一部の購入者がウォーム ギアボックスを選択する際に考慮するもう 1 つの特性は、セルフロックです。

特定のウォームトランスミッション構成では、特定の動作条件下で機構が逆駆動に抵抗する場合があります。これは、負荷によって出力シャフトが後方に駆動される可能性がある用途に役立ちます。

潜在的な用途には、ステージ昇降システム、昇降機械、および逆方向の動きを制御する必要があるその他の機構が含まれます。

ただし、すべてのウォーム ギアボックスが確実にセルフロックするわけではありません。 セルフロック動作は、リード角、摩擦条件、潤滑、材質、摩耗、実際の動作状態などの要因によって異なります。

ウォームギヤを使用しているという理由だけで、ギヤボックスに安全保持機能があるとみなすべきではありません。

吊り上げまたは吊り荷用途の場合、購入者はメーカーの技術要件を確認し、システム設計および適用される規格で独立したブレーキまたはその他の安全装置が必要かどうかを判断する必要があります。

正しいアプローチは、完全なトランスミッションおよび安全システムの一部としてセルフロックを評価することです。

03. メーカー体験とアフターサービス

ギアボックスの購入は、製品が納品された時点で終了するべきではありません。

産業機器メーカーやメンテナンス チームにとって、サプライヤーの経験、テクニカル サポート、スペアパーツの入手可能性、および応答時間は、機器の全体的な信頼性に影響を与える可能性があります。

2 つの製品の仕様や材質が類似している場合でも、設計経験、製造管理、組み立て、およびアプリケーションの知識の違いにより、異なる動作結果が生じる可能性があります。

技術的な経験と製品開発

経験豊富なギアボックス メーカーは、お客様が動作要件を評価し、適切なトランスミッション構成を特定するのを支援します。

たとえば、ウォームギアボックスの選択には、必要な減速比、出力トルク、入力速度と出力、取り付け寸法、シャフトとフランジの構成、連続使用条件、潤滑と温度、セルフロック要件などを考慮する必要がある場合があります。

OEM プロジェクトの場合、ギアボックス構成を機械の設計に適応させる機能は、標準の製品仕様と同じくらい重要になる場合があります。

スペアパーツとテクニカルサポート

ギアボックスが生産ラインや大型機械に組み込まれる場合、アフターサービスは特に重要です。

ギアボックスのトラブルシューティング、メンテナンス、または交換が必要な場合、技術サポートが遅れたり、スペアパーツが入手できなかったりすると、機器のダウンタイムが長くなる可能性があります。

サプライヤーを評価する際は、技術的な相談と製品の選択、設置関連のガイダンス、トラブルシューティング支援、スペアパーツのサポート、納品後の迅速なコミュニケーションを提供できるかどうかを検討してください。

信頼できるサプライヤーは、最初の取引を超えて顧客をサポートできる必要があります。

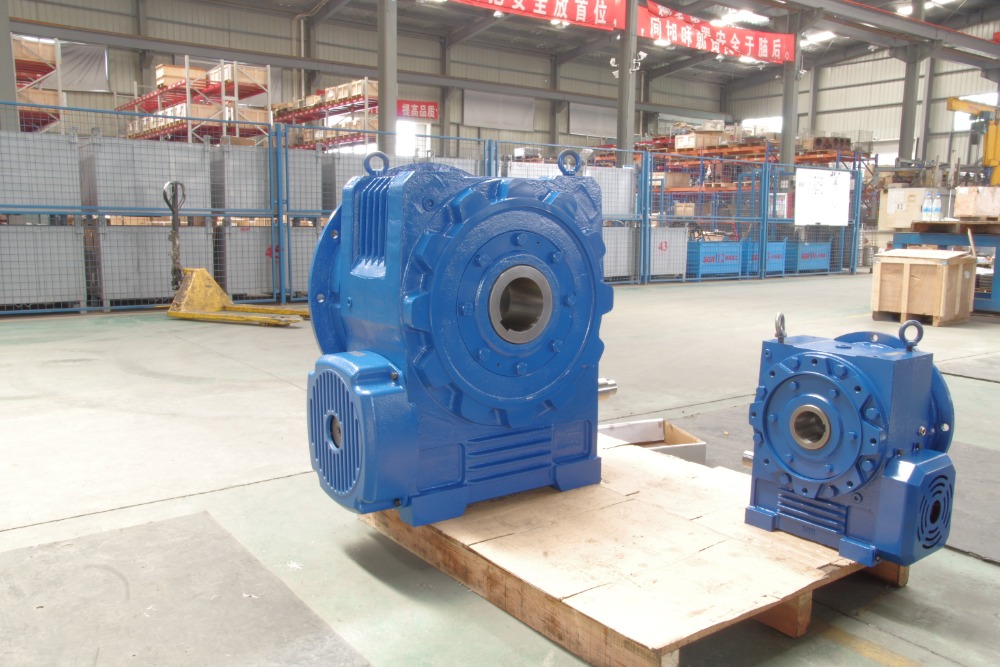

04.SGR 二重包みウォームギアボックスを選ぶ理由?

SGR は、ウォーム ギアボックスの開発と製造において 10 年以上の経験があります。その二重包囲型ウォーム ギアボックス技術は、ウォームとウォーム ホイール トランスミッションのペアの設計、製造、組み立て、検査に重点を置いています。

二重包絡設計により、従来の円筒形のウォームギア配列よりもウォームとウォームホイールの間の接触面積を大きくすることができます。適切な形状と製造精度により、歯の荷重がより分散され、伝達性能が向上します。

SGR はまた、ウォームギアボックスの設計、製造プロセス、生産組立、および検査方法に関して、関連する大学と体系的な作業を実施しました。

産業用ウォーム ギアボックス ソリューションをお探しのお客様に、SGR はアプリケーション要件を評価し、適切な構成を選択するための技術支援を提供します。 （著者：SGR、アンジー・チャン）
