惑星ギア還元剤：設計、アプリケーション、および選択ガイド

どうしますか 惑星ギアリデューサー 仕事？

エピクリックギアシステムとしても知られる惑星ギア還元剤は、サンギア、プラネットギア、リングギアの3つの主要なコンポーネントで構成されています。サンギアは中央に座っている間、複数の惑星ギアがその周りを回転し、すべてリングギアに囲まれています。このコンパクト配置は、従来のギアシステムよりもいくつかの利点を提供します。

• サンギアは入力として機能し、通常はモーターシャフトに接続されています
• プラネットギアは、太陽とリングの両方のギアと同時にメッシュ
• 惑星ギアを保持するキャリアは出力として機能します
• リングギアは、構成に応じて固定したり、入力として機能したり、出力を出したりすることができます

パラレルシャフトギア還元剤と比較して、 惑星ギア還元剤 より高いトルク密度、より良い負荷分布、およびよりコンパクトな寸法を提供します。荷重は複数の惑星ギア間で共有され、小さなパッケージのトルク容量が大きくなります。

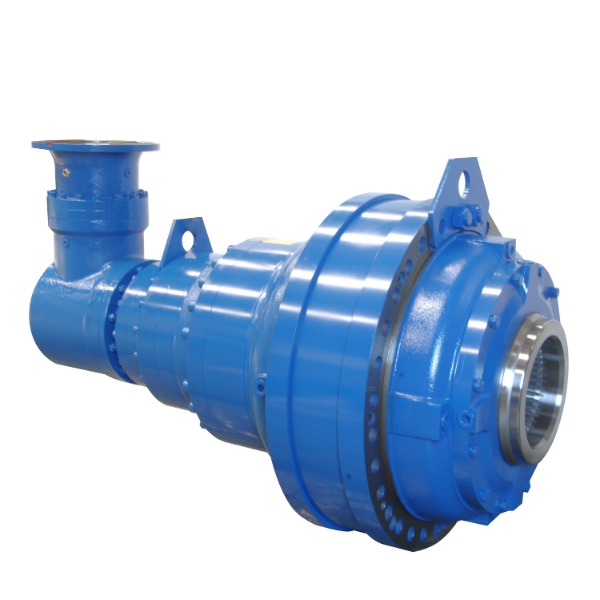

フランジ入力直角ビッグ出力トルク惑星ギアボックス付きモーター

惑星ギアシステムの利点

惑星ギアシステムのユニークなアーキテクチャは、いくつかのパフォーマンスの利点を提供します。

• 高いトルク密度： 複数の惑星ギアが負荷を共有し、より少ないスペースでより多くのトルクを可能にします
• コンパクトデザイン： 同心の配置により、フットプリントが小さくなります
• 高効率： 通常、パワー分割によりステージあたり95〜98％
• 優れた剛性： 複数の接点ポイントが剛性を提供します
• 低振動： バランスの取れた力は、振動と騒音を減らします

権利を選択します 惑星ギアボックス比 あなたのアプリケーションのために

適切なギア比を選択することは、最適なパフォーマンスに重要です。比率は、入力速度と出力トルクの関係を決定します。共通の比率の範囲は、単一段階の設計では3：1から100：1の範囲で、マルチステージユニットは最大10,000：1の比率を提供します。

比率の選択に影響する要因

いくつかの考慮事項は理想に影響します 惑星ギアボックス比 アプリケーションの場合：

• 必要な出力速度とトルク
• 利用可能な入力電源と速度
• 動的応答要件
• 効率目標
• 物理的な空間の制約

比較テーブル

メンテナンスのヒント 惑星ギアリデューサーs 産業用アプリケーションで

適切なメンテナンスは、のサービス寿命を大幅に延長します 惑星ギア還元剤 in industrial applications 。これらのシステムは、多くの場合、厳しい条件下で動作し、定期的なケアを不可欠にします。

定期的なメンテナンス手順

包括的なメンテナンスプログラムには以下を含める必要があります。

• 定期的な潤滑のチェックと変更
• 振動監視
• 熱検査
• ボルトトルク検証
• シールの整合性チェック

一般的な障害モードと予防

典型的な障害メカニズムを理解することは、ダウンタイムを防ぐのに役立ちます。

比較 惑星ギアリデューサーとハーモニックドライブ テクノロジー

精密還元システムを選択するとき、エンジニアはしばしば比較します 惑星ギアリデューサーとハーモニックドライブ ソリューション。各テクノロジーには、さまざまなアプリケーションに適した明確な特性があります。

パフォーマンスの比較

2つのテクノロジー間の重要な違い：

• 反発： ハーモニックドライブはゼロに近い反発を提供し、惑星システムには通常1〜10回のアークミンがあります
• 剛性： 惑星ギアは、より高いねじり剛性を提供します
• 効率： 惑星システムは一般により効率的です（95-98％対80-90％）
• サイズ： 高調波ドライブは、同等の比率でよりコンパクトになります

アプリケーションの適合性

理解 惑星ギアシステムのバックラッシュ

惑星ギアシステムのバックラッシュ 方向が変化したときのギアの歯を整列させる間のわずかな動きを指します。一部の反発は避けられませんが、過剰な量はポジショニングエラーと振動を引き起こす可能性があります。

反発の原因

いくつかの要因がシステムの反発に寄与します：

• 製造耐性
• ギア歯のクリアランス
• ベアリングクリアランス
• アセンブリのバリエーション
• 時間の経過とともに着用してください

精密アプリケーションのバックラッシュを最小限に抑えます

反発を減らすためのテクニックは次のとおりです。

選択 高精度の惑星ギアボックス ロボット工学用

ロボットアプリケーションの要求 高精度の惑星ギアボックス それは、精度、剛性、およびコンパクトな寸法を組み合わせます。これらのシステムは、しばしばポジショニングの再現性を維持しながら、動的負荷を処理する必要があります。

ロボット工学の重要な選択基準

ロボットアプリケーションにギアボックスを指定する際の重要な考慮事項：

• ねじり剛性
• バックラッシュ仕様
• 動作速度での効率
• 重量と慣性
• 環境シーリング

ロボットタイプによるパフォーマンス要件
