ギアボックス製造の秘密

ギア トランスミッション システムの分野で 15 年以上の専門知識を持つ、中国の有名なギアボックス会社である SGR の製品マネージャーとして、私は細心の注意を払ったエンジニアリングによって未加工の鋼材がミッションクリティカルなパワー ソリューションにどのように生まれ変わるかを目の当たりにしてきました。

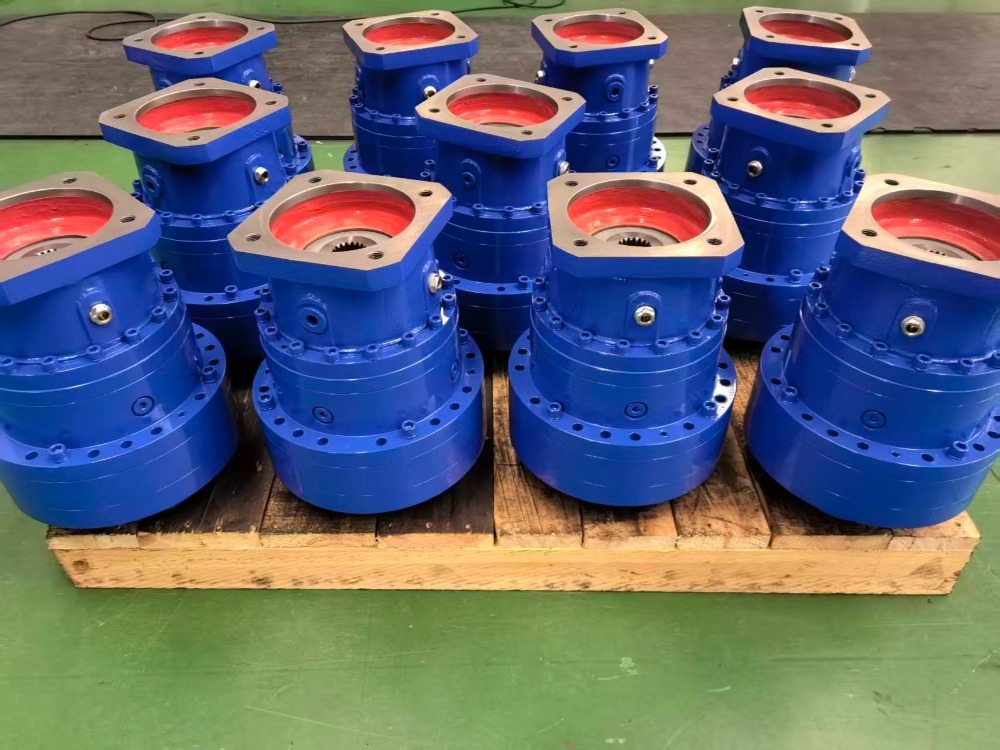

数百のモデルで構成される当社の N シリーズ遊星ギアボックスは、エンジニアリング機械、鉱山、海洋補助システム、冶金、ゴム加工、繊維印刷などの要求の厳しい分野にわたって信頼されています。

しかし、SGR を本当に際立たせているのは規模だけではありません。それは製造のあらゆる段階に組み込まれた厳格さです。材料の選択から最終検証に至るまで、ギアボックスの製造は冶金、精密機械加工、品質管理の調和です。ここでは、SGR の信頼性の高い高性能遊星減速機の背後にある核心的な秘密を明らかにします。

原材料の選択：耐久性の基礎

旅は、適切な鋼を使用して機械加工を行うずっと前から始まります。サンギア、遊星キャリア、内部リングギアなどの重要なコンポーネントには、SGR は 20CrMnTi などの高級合金構造用鋼のみを使用しています。この材料は、重工業環境で一般的な繰り返し荷重や衝撃衝撃に耐えるのに不可欠な、優れた硬化性と疲労強度を備えています。すべてのバッチは到着時にスペクトル分析と超音波検査を受け、内部欠陥がゼロであることを保証します。高トルクの用途では、微細な不純物であっても早期故障につながる可能性があるためです。 SGR では、パフォーマンスは分子レベルから始まると考えています。

荒加工熱処理：形状強度

検証後、未加工のブランクに精密鍛造を施し、粒子の流れを整え、機械的完全性を高めます。その後、CNC センターでの粗旋削とフライス加工が行われ、ほぼネット形状が得られ、熱処理の準備中に最適な材料構造が維持されます。

実際の変態は熱処理中に起こります。部品は雰囲気制御下で浸炭と焼入れが行われ、その後低温焼戻しが行われます。このプロセスにより、耐摩耗性のために硬化した表面 (HRC 58 ～ 62) が得られ、同時に割れることなく衝撃を吸収する強靱で延性のあるコアが維持されます。この二重の特性プロファイルは、突然の負荷のスパイクが日常的である鉱山コンベアや船舶用ウインチなどの用途では交渉の余地がありません。 SGR のマルチチャンバー熱処理ラインは、炭素ポテンシャルの精度を ±0.05% 以内に保証し、歪みを最小限に抑え、一貫性を最大限に高めます。

仕上げ加工: ミクロンが卓越性を定義します

熱処理後、部品はギアボックス改良の中心である高精度仕上げ段階に入ります。ギアは高度な CNC プロファイル研削盤で研削され、AGMA 12 までの歯精度を実現します。これにより、全負荷時でもスムーズな噛み合い、最小限の伝達誤差、および 85 dB 未満の騒音レベルが保証されます。

さらに、SGR には、標準的なインボリュート歯車だけでなく、トロイダル ウォーム プロファイルなどの複雑な形状も処理できる 4 軸複合表面 CNC 研削盤が装備されています。この多用途性により、コンパクトな N200 ユニットから最大定格 540,000 N·m の巨大な N885 モデルに至るまで、当社の製品範囲全体にわたって幾何学的忠実度を維持することができます。このような精度は、より高い効率 (>96%)、振動の低減、耐用年数の延長に直接つながり、ダウンタイムに 1 時間あたり数千ドルのコストがかかる市場における重要な差別化要因となります。

組み立てと最終検証: すべてのユニットに対するエンジニアリングの信頼性

組み立ては温度管理された作業場で行われ、技術者は標準化された作業指示に従ってベアリング、シール、シャフトを取り付けます。バックラッシュ ベアリングのプリロードや同心度などの重要なパラメーターは、デジタル トルク センサーと変位センサーを使用してリアルタイムで監視されます。ただし、組み立てはまだ半分にすぎません。すべての N シリーズ減速機は、出荷前に厳格な性能テストを受けています。

無負荷慣らし運転：スムーズな回転とベースラインノイズを検証します。

全負荷耐久テスト: 実際の条件をシミュレートして、温度上昇、効率、振動を検証します。

寸法検査: 三次元測定機 (CMM) は、重要な取り付けおよび位置合わせの寸法を確認します。

シールの完全性チェック: 熱サイクル下で漏れがゼロであることを確認します。

すべての基準を満たしたユニットのみが認証とパッケージ化を受けます。各ギアボックスには固有の QR コードがラベル付けされており、製鉄所からエンドユーザーサイトまでの完全なライフサイクルトレーサビリティが可能になります。

SGR では、ギアボックスを製造するだけではありません。私たちは信頼をエンジニアリングします。当社の N シリーズ遊星減速機は、単一の画期的な進歩によって成功したのではなく、材料科学から最終検証に至るまで、バリュー チェーンのすべてのリンクにわたる規律ある実行によって成功しました。

「十分な品質」がもはや受け入れられない時代において、SGR は、現地サポート、モジュール式の柔軟性、実証済みの耐久性を備えた輸入交換品質を提供することに断固として取り組んでいます。トンネルボーリングマシンに動力を供給する場合でも、船舶のデッキクレーンに動力を供給する場合でも、当社のギアボックスは静かに、効率的に、そして確実に動作します。重工業では二度目のチャンスはないからです。これがギアボックス製造の本当の秘密です。精度はオプションではなく、それがすべてです。(著者、SGR、アンジー チャン)
