ダブルエンベロープワームギアリデューサーとは何ですか？

機械透過装置のファミリーでは、惑星ギアリデューサーはまばゆいばかりの真珠のようで、明るく輝いており、機械産業の注目を集めています。還元剤に関しては、最初に思い浮かぶのは、惑星ギアリデューサーです。しかし、 ダブルエンベロープワームギアレデューサー また、機械伝送の分野における不可欠な「ダークホース」製品でもあります。

では、ダブルエンベーティングワームギアリデューサーとは何ですか？そして、それはどのように開発されましたか？この記事では、SGRは、ダブルエンベロープワームギアリデューサーについての知識をあなたと共有したいと思います。

（1）ダブルエンベロープワームギアリデューサーの履歴。

ワームギアリデューサーの包み性がダブルになると、平面ワームギアトランスミッションについて言及する必要があります。

早くも1922年には、平面ワームギアトランスミッションが米国で生産されました。当時、それは主に天文学的な望遠鏡、ギア測定機器、円形のライン彫刻機などなど、精密なインデックス作成に使用され、その時点では大きな伝送比のみが適用されていました。

1951年、日本の佐藤はらせん状のワームギアトランスミッションを発明し、大量の伝送比から中程度の伝播比に拡大しました。

中国では、平面ワームギアに関する研究は、1960年代初頭に始まり、機械建築産業省の機械科学研究所が研究を開始しました。それ以来、研究所は多くの技術的困難を克服し、平面タービンペアの中心距離とワームギアの直径を継続的に削減し、ワームギアをますます正確にします。

1971年、中国のショーガングループの機械工場は、らせん状のワームギアの製造に基づいてワームギアを包み込む飛行機の最初のセットを作成し、工業生産で公式に使用しました。したがって、ダブルエンベロープワームギアリデューサーは、間違いなく中国人によって発明されたトランスミッションデバイスです。

（2）ダブルエンベロープワームギアレデューサーの利点

ダブルエンベロープトロイダルワームギアリデューサーは、主に、トロイダルワーム、ワームホイール、ハウジングを二重に包み込む平面で構成されています。トロイダルワームを二重に包み込む平面は、親の表面として平面を使用し、相対的な円の運動を介してトロイダルワームの歯の表面を含み、ワームの歯表面を親表面として使用し、相対運動を通してワームホイールの歯表面を包みます。

円筒形のワームと比較して、二重包囲されるトロイダルワームギアリデューサーには2つの明らかな利点があります。 1つは大きな負荷を負担する容量です。なぜなら、二重包囲トロイドワームの外側の輪郭ジェネラットは、より多くの歯がメッシュに入り、接触領域を増加させ、歯の表面圧力を低下させることができるためです。

ダブルエンベロープトロイダルワームレデューサーのもう1つの利点は、その高い効率です。二重包囲トロイダルワーム還元剤では、ワームの歯の表面が硬化後に正確に粉砕されます。歯の表面の硬度と歯表面の粗さの両方のレベルが改善され、歯の形状の精度が非常に高くなります。また、歯の​​表面接触面積が大きく、接触ラインの全長が増加するため、効率が大幅に改善される可能性があります。

（3）SGRのダブルエンベロープワームギアリデューサーに関する事実

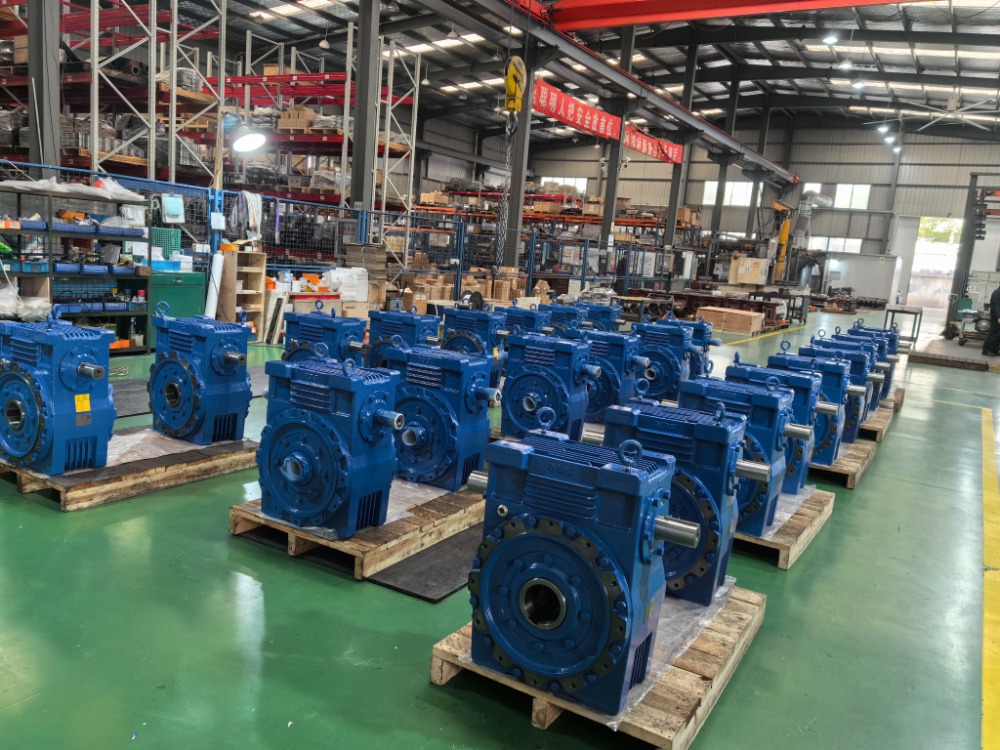

機械伝送の分野の先駆者として、Planetary Gear Reducer Manufacturer SGRは、Cシリーズのダブルエンベロープワームギアレデューサーを設計および生産しました。

この二重包囲トロイダルワームギアリデューサーは、20CRMNTIで浸炭と消光後に研削して処理され、ワー​​ムホイールは高性能の合金ブロンズでできており、長期の耐摩耗性、高い透過効率、長寿命を維持できます。同じ仕様の円筒形のワームとワームホイールのペアと比較して、負荷をかける容量と透過効率が大幅に改善されます。大きな速度比の条件下では、機械的なセルフロックパフォーマンスがあり、機械の安全性能を効果的に改善できます。

ワーム還元剤を二重に包み込む開発動向は、小型化、高速、低ノイズ、高い信頼性です。 SGRのダブルエンベロープワーム還元剤は、高効率、耐摩耗性、長いサービス寿命、高い信頼性を備えており、設計、プロセス、生産、アセンブリが常に革新されています。
