二重包囲ウォーム減速機と従来のウォームギヤドライブの3つの大きな違い

多くの人がよく知っていますが、 二重包囲ウォーム減速機 ;産業用動力伝達の分野では「おなじみの顔」として、コンパクトな構造、滑らかな伝動、高い減速比が得られるなどの特長を生かし、産業・機械分野のさまざまな分野で幅広く使用されています。

近年、二重巻きウォーム減速機を購入される方が増えています。では、二重包囲ウォーム ギア減速機と従来のウォーム ギア ドライブの違いは何でしょうか?

さまざまなメッシュ原理

従来のウォームギヤ駆動装置は一般に、はすばギヤと噛み合う円筒形のウォームを採用していますが、この配置では点接触または線接触となり、実際の耐荷重面積が小さくなり、応力集中の影響を受けやすくなり、摩耗が早くなり効率が低下します。

二重包囲トロイダルウォーム減速機の特長は「二重包囲」構造にあります。ウォーム加工では、2 つの包み込むような動きにより複雑な曲面が生成され、ウォームギヤとの複数歯の同時噛み合いが可能になります。これにより、面接触と複数線の共役の組み合わせを特徴とする高接触率の駆動が実現します。この噛み合い方法の利点は明らかです。接触面積が大幅に増加するため、耐荷重能力が大幅に向上します。

機械的特性の大きな違い

ウォーム ギヤ ドライブは効率が低いという認識が深く根付いています。標準的なウォーム ギヤ ドライブは、通常、わずか 40% ～ 70% の効率で動作します。この数値は、減速比が増加するにつれて大幅に低下します。これは、主にウォームとウォーム ギヤの歯面の間の激しい滑り摩擦が原因です。さらに、従来のウォームギヤドライブの耐荷重能力は控えめであるため、軽負荷から中負荷の用途に適しています。

対照的に、二重包囲ウォーム減速機は、高いトルク密度と耐荷重能力を提供します。高出力とコンパクトな設置が必要な用途に優れ、衝撃荷重や摩耗に対しても優れた耐性を発揮します。

まさに機械的性能の違いが、従来のウォームギヤドライブと二重包囲型ウォームギヤ減速機の適用範囲の大幅な違いにつながります。二重包みウォーム歯車減速機は、冶金圧延機、鉱山ホイスト、船舶用操舵装置、大型建設機械など、極めて高い信頼性が要求される用途で広く使用されています。一方、標準的なウォーム歯車ドライブは、通常、コンベヤ ベルトや一般産業機器などの環境で使用されます。

製造工程もコストも違う

従来のウォームギヤ駆動装置は、構造がシンプルで製造プロセスが成熟しており、低コストで大量生産に適しているという特徴があります。

対照的に、二重包絡型ウォーム減速機は、特殊な CNC 工作機械と精密な歯車研削プロセスを必要とする複雑なウォーム表面形状を利用しています。そのため、製造が難しく時間がかかり、コストが高くつき、比較的新しいタイプの伝送装置となります。

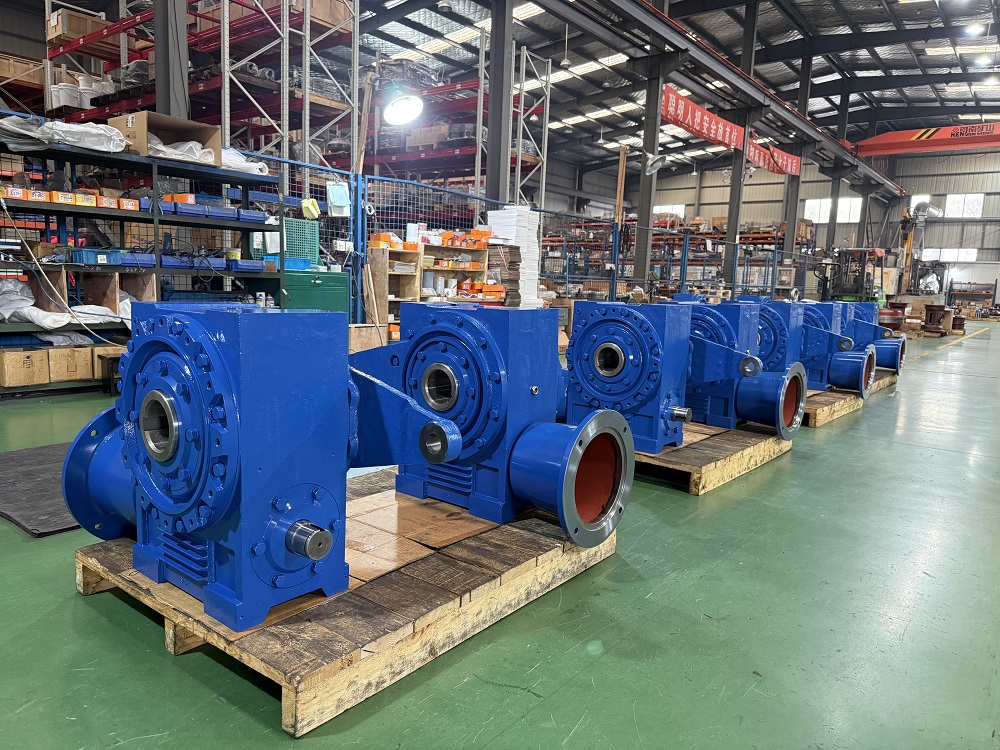

例えば、SGRが開発・製造した二重包囲型ウォーム減速機は、ウォームとウォームギヤ間の多歯の噛み合いが特徴です。ウォームには浸炭焼き入れ、精密研削を施した20CrMnTi鋼を使用し、ウォームギヤには高性能合金青銅を採用し、長期にわたる耐摩耗性と高い伝達効率、長寿命を実現しています。同じ仕様の円筒形ウォームギヤセットと比較して、これらの減速機は耐荷重能力と伝達効率が大幅に向上しています。さらに、高いギア比で機械的セルフロック機能を発揮し、巻上機械の安全性を効果的に高めます。

二重包囲ウォーム減速機を選択する際に考慮すべき点は何ですか?

ウォームギヤ減速機は滑り摩擦の原理に基づいて動作します。減速比は通常 5:1 ～ 100:1 の範囲です。一般に、減速比が高くなるほど進角が小さくなり、効率が低下します。ウォーム減速機を選定する際には、減速比と効率のバランスをとり、両方の要求を満たす機種を選定する必要があります。

さらに、長時間使用する場合は、ファンや油冷システムの設置、冷却フィンを備えた鋳鉄製ハウジングの選択など、放熱対策を考慮する必要があります。

ウォーム減速機の材質と製造プロセスは、ウォーム減速機の性能を決定する重要な要素です。大手メーカーは通常、ウォームに合金鋼 (20CrMnTi など) を使用し、ウォーム ギアには錫青銅 (ZCuSn10P1) またはアルミニウム青銅を使用します。これらの材料は、優れた耐摩耗性と低摩擦を提供します。浸炭、焼入れ、研削加工を施した部品は、高い硬度と耐久性のある耐摩耗性を実現し、高い伝達効率と長寿命を実現します。

逆に、不良品のウォームギヤ材質を鋳鉄に置き換えると寿命が大幅に低下します。

信頼できるウォーム減速機のメーカーを選択して問題の根本から解決すれば、トラブルを大幅に節約できます。減速機が船舶、エレベーター、昇降機などの特殊な機器での使用を目的としている場合は、メーカーが関連する業界認証を取得しているかどうかを確認することをお勧めします。たとえば、海洋用途の場合は、ロシア海運登録簿 (RS) からの認証が非常に望ましいです。(著者、SGR、Angie Zhang)
