耐久性の高い遊星歯車装置の利点と用途

機械が極度の負荷、過酷な環境、連続的なデューティサイクルの下で動作する、要求の厳しい重工業の世界では、動力伝達システムの信頼性が非常に重要です。

すべてのギアボックスのタイプの中で、 頑丈な遊星ギアボックス 鉱業、冶金、建設、海洋、エネルギー分野の重要なアプリケーションに推奨されるソリューションとして浮上しています。その人気はマーケティングのトレンドによるものではなく、優れたトルク密度、優れた荷重分散、高い剛性、応力下での動作安定性といった基本的なエンジニアリング上の利点によるものです。

SGR では、20 年近く産業用トランスミッション システムに特化して、これらの特性をパフォーマンスと耐久性のベンチマークに磨き上げてきました。

頑丈な遊星歯車装置が人気があるのはなぜですか?

遊星ギアボックスは、その独特な構造によって特徴付けられています。中央の太陽歯車が複数の遊星歯車に囲まれ、すべてリング ギア内に囲まれています。この設計により、複数の歯の同時噛み合いが可能になり、平行シャフトやウォーム ギア システムのように単一のギア ペアにトルクが集中するのではなく、複数の接触点にトルクが分散されます。この構造の対称性により、過酷な作業において 3 つの重要な利点がもたらされます。

コンパクトな設置面積で高いトルク容量。 遊星減速機は、3 ～ 6 個の遊星歯車で負荷を分担することにより、従来の設計よりも大幅に高いトルク密度を実現します。これにより、エンジニアは電力を犠牲にすることなく駆動システムを小型化することができます。これは、旋回プラットフォームや地下採掘設備など、スペースに制約のある用途では重要です。

抜群の剛性と精度。 同軸の入出力調整とバランスの取れた力の流れにより、負荷時のたわみが最小限に抑えられ、衝撃負荷時でも一貫した位置決め精度が確保されます。これは、掘削リグ、圧延機、クレーン旋回ドライブにとって不可欠な要件です。

熱的および機械的安定性。応力が均等に分散され、局所的な摩耗が低減される遊星ギアボックスは、24 時間 365 日の稼働下でも振動が少なく、発熱が少なく、耐用年数が長くなります。高度な潤滑システムまたは冷却システムと組み合わせると、50°C を超える周囲温度や、ほこりの多い腐食環境でも性能を維持します。

これらの固有の利点により、業界がミッションクリティカルな役割に遊星ギアボックスを指定することが増えている理由が説明されています。特に、故障により時間あたり数万ドルのコストがかかるダウンタイムが発生する場合です。

SGRの高耐久遊星歯車装置の特長

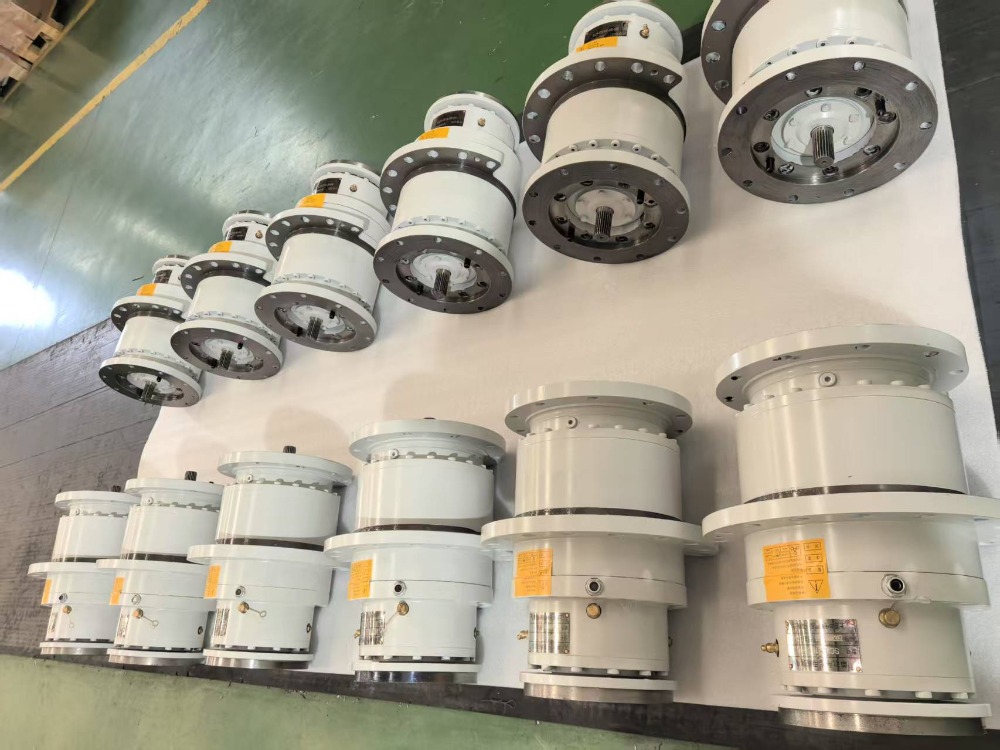

中国のヘビーデューティートランスミッション分野のリーダーとして、SGR は、耐久性と信頼性の国際基準を超える N シリーズ遊星歯車減速機を設計しました。

世界の鉱山およびインフラストラクチャープロジェクトにおける 15 年間の現場経験に基づいた当社の設計哲学は、精度による堅牢性を中心としています。

優れた素材と製造

すべてのコアギアは 20CrMnTi 合金鋼から鍛造され、真空浸炭、焼入れ、精密ギア研削が施されます。このプロセスにより、強靭なコアを備えた HRC 58 ～ 62 の表面硬度が得られ、高サイクル、高衝撃の用途で一般的な故障モードであるピッチング、スカッフィング、疲労に対する優れた耐性を実現します。

モジュール式でスケーラブルなアーキテクチャ

N シリーズは、3:1 ～ 1,000:1 の減速比をサポートし、出力トルクの範囲は 4000 N·m ～ 540,000 N·m 以上です。モジュール式インターフェースにより、油圧モーター、電気サーボ、または内燃エンジンとのシームレスな統合が可能になり、オプション機能には熱管理のための強制循環オイル潤滑または空冷システムが含まれます。

世界的な重工業の認証を取得

SGR ギアボックスは ISO 9001 品質基準に準拠し、海洋補助システムへの適合性を検証する RS 認証を取得しています。各ユニットは、出荷前に 72 時間の全負荷耐久テストを受け、騒音温度上昇と効率に関する追跡可能なデータが得られます。この材料科学、精密工学、および厳格な検証の組み合わせにより、SGR 遊星ギアボックスは仕様を満たすだけでなく、実際の条件でも性能を上回ることが保証されます。

耐久性の高い遊星歯車装置の用途

SGR の遊星ギアボックスは、極めて高い信頼性が最優先される場所に導入されています。

鉱業と冶金

地下破砕機や熱間圧延機では、当社のギアボックスは研磨粉塵、熱サイクル、突然の負荷スパイクに耐えます。 N シリーズの密閉ハウジングと高い疲労強度により、24 時間年中無休の生産ラインでの中断のない稼働が可能になり、計画外のメンテナンスが削減され、オーバーホール間隔が延長されます。

大型建設機械

水平方向掘削 (HDD) リグは、正確なステアリング制御を維持しながら、高トルクをドリルヘッドに伝達するために SGR ギアボックスを利用しています。同様に、タワー クレーンの旋回ドライブは、当社のコンパクトで高剛性のユニットを使用して、強風条件下でも数トンの荷物をスムーズかつ安全に回転させます。

港湾および海洋機器

ばら積み貨物船のデッキウインチからロシアの河川クルーズ船の推進補助システムまで、SGR ギアボックスは塩分を多く含む高湿度の環境でも信頼できるパフォーマンスを提供します。 RS 認証により、海上の安全性と耐久性に関する厳しい要件への準拠が保証されます。

エネルギーとインフラ

風力タービンのピッチ システムでは、当社のギアボックスは、変動する負荷や極端な天候下でもフェールセーフ作動を実現します。港湾やセメント工場の重量コンベア ネットワークでは、数十年にわたる稼働にわたって、効率的でメンテナンスの手間がかからない電力伝送を保証します。

頑丈な遊星ギアボックスは単なるコンポーネントではなく、産業の回復力を実現します。 SGR では、航空宇宙グレードの材料、精密製造、および用途固有のカスタマイズを組み合わせることで、重工業がより効率的、安全、持続可能な方法で運営できるようにしています。（著者、SGR 、アンジー チャン）
