3 つの一般的なタイプの減速機を理解する

産業用駆動システムの分野では、減速機は重要なコンポーネントとして機能します。さまざまな種類があり、それぞれに特徴がありますが、基本的な機能は同じで、モーターの高速・低トルク出力を機器に必要な低速・高トルク出力に変換し、同時に慣性を整合させてシステムの剛性を高めます。

市場には膨大な数の減速機が存在しますが、どのようにすればニーズに最も適した減速機を素早く特定して選択できるでしょうか?今日は、最も一般的な 3 つのタイプの減速機について説明します。

まずは3種類の減速機の比較を示します。

減速機

減速機 通常、はすば歯車またはかさ歯車が使用され、単段、二段、さらには三段の変速装置が備えられています。比較的単純な構造と高度な標準化が特徴です。減速はギア間の噛み合いによって達成され、95% ～ 98% の伝達効率が得られます。

伝達比は、駆動ギアと従動ギアの歯数の比によって定義されます。これらのユニットは製造コストが低く、メンテナンスが容易なため、工作機械のスピンドル、コンベヤ ベルト、包装機械などの高速かつ中負荷の用途に適しています。ただし、減速機は比較的大きく、スペースを消費します。また、衝撃や過負荷に対する耐性が限られているため、頻繁な起動/停止サイクルや重負荷の衝撃を伴う操作には適していません。

現在、歯車減速機は主に、限られた予算、安定した動作条件、適度な精度要件を特徴とする一般産業用途で使用されています。

遊星歯車減速機

遊星歯車減速機は、遊星歯車セットの構造に基づいて、太陽歯車、遊星歯車、内輪歯車の噛み合いを通じて同期多歯動力伝達と対称的な負荷分散を実現します。コンパクトな構造、高剛性、高精度が特徴です。これらの減速機は非常に高いトルク密度を実現し、同じサイズの従来の歯車減速機をはるかに上回る出力トルクを実現します。

また、遊星歯車減速機は、高い伝達効率、精度、剛性、素早い応答性を備え、高速運転や広い温度範囲にも対応します。これらは、非開削水平方向掘削リグ、鉱山ホイスト、AGV 駆動システム、風力発電などの用途で広く使用されています。

遊星歯車減速機 demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

現在、遊星歯車減速機は主に、高精度、高い動的応答、スペース制約内での動作、または継続的な重負荷性能を必要とする産業、機械、および製造用途に適しています。

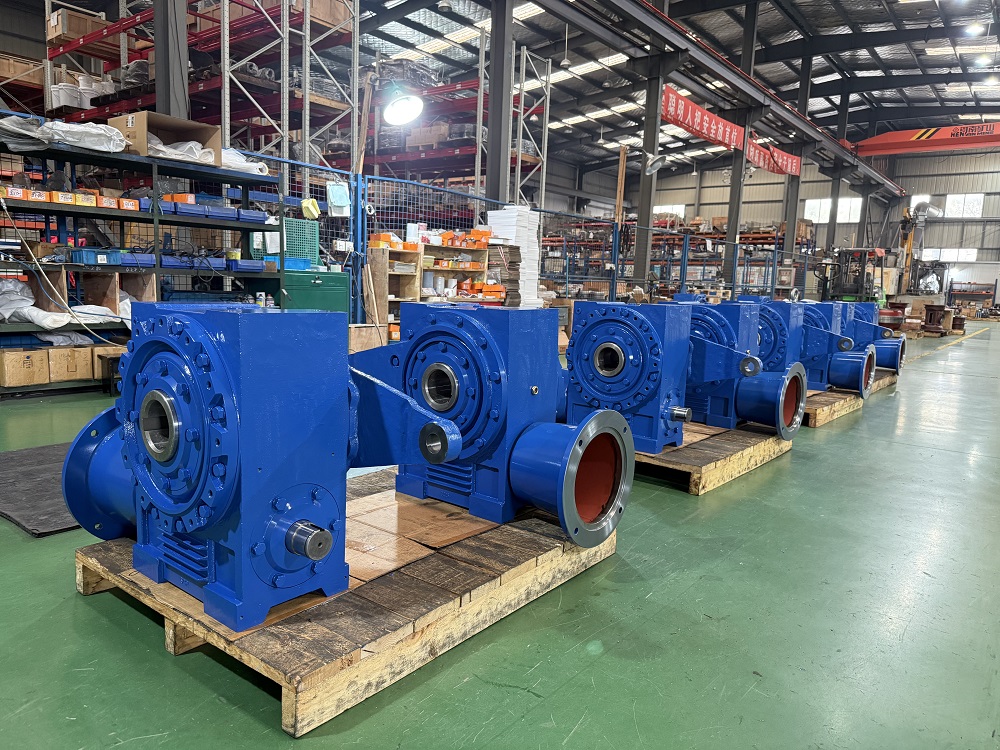

ウォームギヤ減速機

ウォームギヤ減速機 operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

ただし、ウォームギア減速機には制限があり、特に伝達効率が比較的低い (50% ～ 70% の範囲)。これらは、高い減速比、セルフロック保護、低速、高負荷運転を必要とする用途に最適ですが、高精度の用途には最適ではありません。

製造の面では、SGR (和宗重工業) などの大手メーカーのユニットは、ウォームとギアの間に複数の歯が噛み合っているのが特徴です。ウォームは浸炭焼入れ、歯研削を施した20CrMnTi鋼製で、ウォームギヤには高性能合金青銅を採用し、長期にわたる耐摩耗性を確保しています。これらの設計選択により、高い伝達効率と長い耐用年数が実現し、同じ仕様の標準的な円筒形ウォーム ギア セットと比較して耐荷重能力と効率が大幅に向上します。

現在、ウォームギヤ減速機は、エレベーター、マテリアルハンドリングやリフティング、鉱山、化学プラントの建設など、垂直伝動が必要な分野で広く使用されています。

これら 3 つの一般的なタイプの減速機には、それぞれ独自の長所と短所があります。アプリケーションが効率と費用対効果を優先する場合は、減速機を選択することをお勧めします。精度、剛性、コンパクト性を重視する場合には遊星減速機が最適です。主な要件が高い減速比とセルフロック機能である場合、ウォーム ギア減速機が最良の選択肢です。(著者、SGR、Angie Zhang)
