3 つの一般的な産業用減速機の包括的な比較

減速機、 遊星減速機 、ウォーム減速機は現在、産業分野で最も普及している 3 種類の減速機です。これら 3 種類の減速機は、回転速度の低下、トルクの増加、慣性の整合などの中核機能により、さまざまな工業製造プロセスや機械装置で広く使用されています。

この記事では、SGR がこれら 3 つの一般的なタイプの工業用減速機を包括的に比較し、それぞれを完全に理解し、機器の特定の要件にさらに適合できるように支援します。

減速機

歯車減速機は、最も基本的で技術的に成熟したタイプの減速機です。さまざまなサイズや歯数の歯車が相互に噛み合うことにより、回転速度とトルクを変化させます。ギア減速機の伝達原理は、自転車に乗っているときのギアのシフトに似ており、チェーンが異なるサイズのギアを切り替えます。独創的な歯車の組み合わせにより、歯車減速機は減速とトルクの増幅を容易に達成でき、それによって幅広い産業機器の動力要件を満たします。

歯車減速機は機械装置内の「ミニモーター」のように機能し、高速入力パワーを低速ながらより強力な出力エネルギーに変換します。歯車減速機は他の減速機に比べて高効率、シンプルな構造、低コストという特長を持っています。ただし、比較的かさばります。そのため、主に電動機、工作機械、ベルトコンベアなどの一般産業分野で使用されています。

減速機を選択するときは、主に精度、耐荷重、効率を考慮することをお勧めします。

高精度の歯車減速機はよりスムーズに動作し、誤差が最小限に抑えられ、製造された製品の精度が要求基準を確実に満たすようになります。鉱山機械などの重機では、巨大な機械コンポーネントを駆動し、安定した動作を保証するために、高い耐荷重能力を備えた歯車減速機が不可欠です。高効率の歯車減速機は、企業がエネルギーコストの大幅な節約を実現するのにも役立ちます。さらに、優れた設計と製造プロセスにより、ギア間の摩擦損失が最小限に抑えられ、伝達効率が向上します。

遊星減速機

遊星減速機は、近年「出現」した減速機の一種です。その構造は「太陽の周りを回る惑星」（太陽歯車、遊星歯車、外輪歯車、内輪歯車、遊星キャリアで構成される）に似ています。モーターやエンジンの駆動によりサンギヤが回転すると、遊星ギヤが自転しながら内輪ギヤの周りを公転し、減速を実現します。

遊星歯車減速機は、独自の遊星歯車配置を採用した新しいタイプの減速機で、コンパクトな構造、高効率、高トルク容量、高精度、低騒音、最小バックラッシ、長寿命を特長としています。さらに、衝撃や過負荷に対する優れた耐性を備えており、幅広い過酷な動作条件に適応できます。その結果、工業生産におけるコンベアやエレベータなどの高負荷機器の要求や、ロボットジョイントや CNC 工作機械などの高精度アプリケーションの要求を満たすことができます。

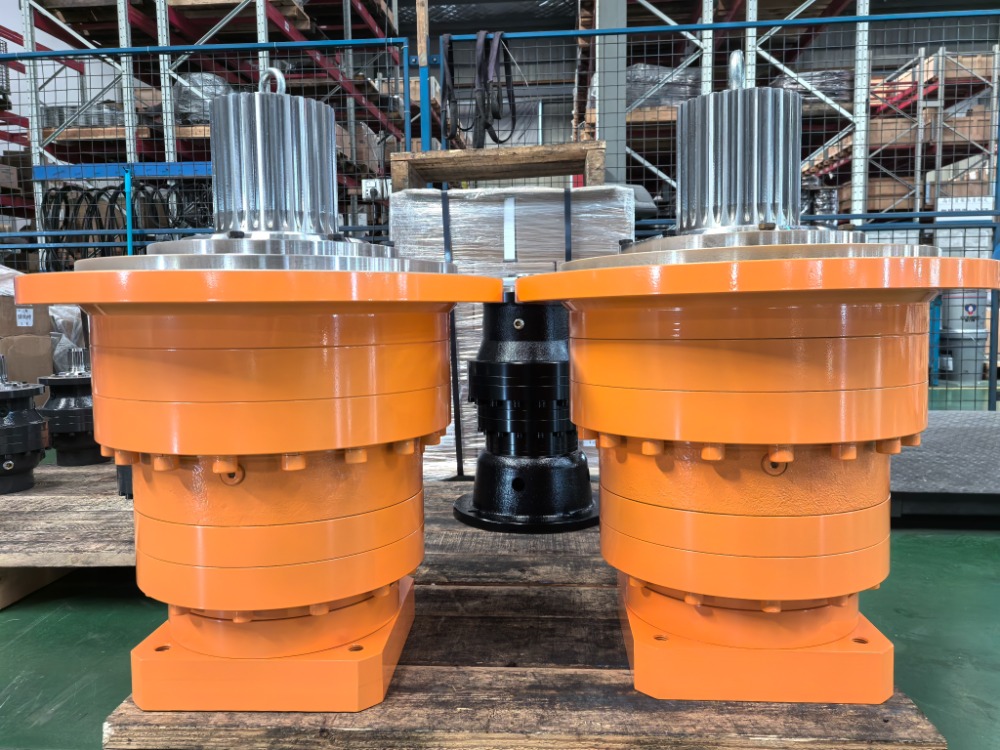

たとえば、SGR が開発・製造した N シリーズ遊星歯車減速機は、浸炭、焼き入れ、精密研削加工を施した 20CrMnTi 鋼製の歯車を備えています。これらのユニットには、複数の歯による負荷分散、スムーズで信頼性の高い動作、高い機械効率など、多くの利点があります。これらの製品は「同等の輸入減速機の代替品」として位置づけられており、設計思想と製造技術の両方において国際規格に準拠しています。さらに、現地でのサービスサポートにより、性能とコスト効率の優れたバランスを提供し、建設機械、船舶補機、鉱山機械、繊維・印刷機械など、さまざまな産業分野のユーザーから高い評価を得ています。

遊星減速機を選定する際は、減速比、トルク、精度、環境適合性を優先して選定することをお勧めします。

必要な減速比に正確に一致するものが入手できない場合は、利用可能な最も近い比を選択するか、カスタマイズされたソリューションを検討してください。トルクの選択に関しては、減速機の定格出力トルクが実際に装置に必要な最大作動トルク以上であることを確認することが重要です。最新の産業オートメーション環境では、遊星減速機の精度に対して厳しい要件があります。したがって、高精度でバックラッシが最小限に抑えられるユニットを選択することが不可欠です。さらに、極端な温度下や特殊な環境で減速機を動作させる必要がある特定の用途については、選定プロセス中に事前に遊星減速機メーカーに相談する必要があります。

ウォームギア減速機

ウォーム減速機は、ウォームとウォームホイールの噛み合いを利用して減速とトルクの増幅を実現します。その中心的な特性は、トランスミッションの 1 段で大幅な減速比を達成できることと、セルフロック機能です。

自動化機器、搬送機械、包装機械、エレベータ、コンベア、各種産業用伝動システムなどにおいて、ウォーム減速機は、独自のウォームおよびウォームホイール構造を利用して、モータからの高速低トルク入力を出力端で必要とされる低速高トルク出力に変換し、機器の重要な要求である高トルク低速駆動能力を満たします。

たとえば、SGR が開発・製造した C シリーズ ウォーム減速機は、浸炭、焼き入れ、精密歯車研削を施した 20CrMnTi 鋼から作られたウォームと、高性能合金青銅製のウォームホイールを備えています。この構造により、優れた長期にわたる耐摩耗性、高い伝達効率、および長寿命が保証されます。同等仕様の円筒形ウォームギヤセットと比較して、これらのユニットは耐荷重能力と伝達効率が大幅に向上しています。さらに、高い減速比では機械的セルフロック特性を示し、巻上機の安全性能を効果的に強化します。

ウォーム減速機を選定する際は、減速比、出力トルク、セルフロック機能の有無を主に考慮して選定することを推奨します。

減速比によって出力速度が決まります。したがって、「過負荷動作」を避けるために、モーター速度と機器の必要な出力速度に基づいて必要な比率を計算することをお勧めします。出力トルクはウォームギヤ減速機の重要なパラメータです。減速機の定格出力トルクは、特に頻繁な起動と停止、または重い衝撃負荷 (ホイストやミキサーなど) を伴う用途では、実際の動作トルクを超える必要があります。セルフロック機能はウォーム減速機の重要な機能です。したがって、リフティング プラットフォームやバルブ アクチュエータなどの特定の用途にセルフ ロック機能が必要な場合、ウォーム ギア減速機が最終的な選択肢となります。(著者、SGR、Angie Zhang)
