同軸ベースマウント遊星ギアボックス: 耐久性の高いドライブ ソリューション

頑丈な産業機械には、コンパクトで効率的でありながら、機械全体の設計に簡単に統合できながら、高いトルクを確実に供給できるトランスミッション システムが必要です。入手可能なさまざまなタイプの工業用歯車減速機の中でも、同軸ベースマウント遊星歯車ボックスは、要求の厳しい多くの用途に効果的なソリューションを提供します。

このタイプの 遊星歯車装置 入力と出力が同軸上に配置され、ギアボックスがベースマウント構成によってしっかりとサポートされるという 2 つの重要な構造特性が組み合わされています。遊星歯車装置の負荷分散特性と組み合わせたこの設計は、高トルクと安定した動力伝達を必要とする産業機械にコンパクトな伝動ソリューションを提供します。

SGRのNシリーズには高トルクが含まれます 同軸遊星歯車装置 要求の厳しい産業用途向けの構成。この製品ファミリーはモジュラー設計を採用しており、さまざまな入力、出力、取り付け、およびマルチステージ構成をサポートしています。 SGR は、参照製品シリーズについて、最大 T2 ≤ 750,000 N・m の出力トルク範囲と i ≥ 3 の変速比を指定します。

では、同軸ベースマウント遊星ギアボックスとは一体何でしょうか。どのような利点があり、エンジニアは大型機器用に遊星ギアボックスをどのように選択すればよいのでしょうか?

この記事ではその基本について説明します。

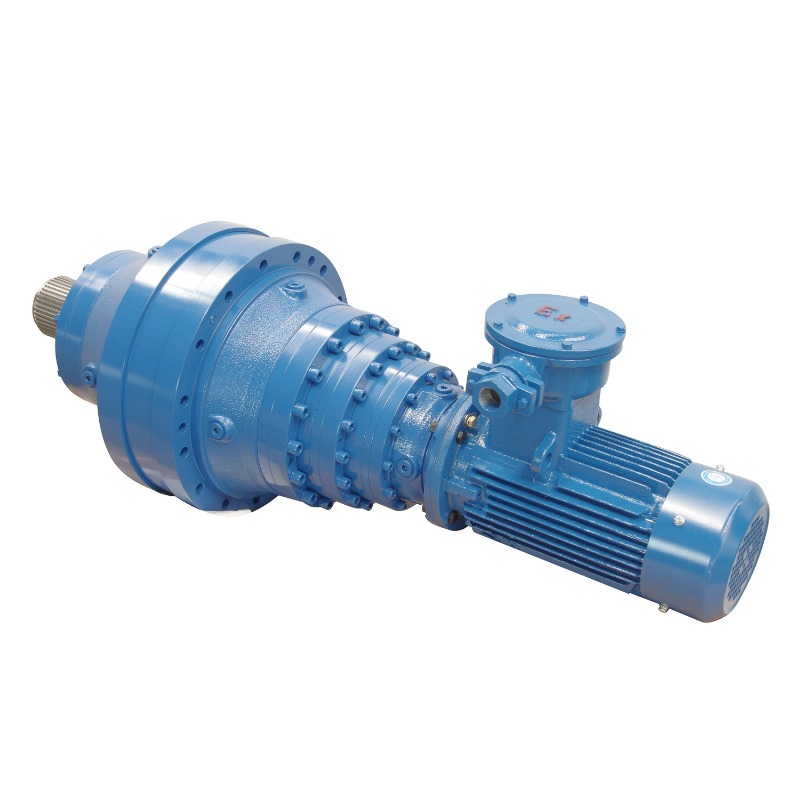

01. 同軸ベースマウント遊星歯車装置とは何ですか?

同軸遊星歯車装置は、入力と出力が同じ中心軸に沿って配置された遊星歯車減速機です。

一般的な遊星トランスミッションは内部的に、サン ギア、複数の遊星ギア、遊星キャリア、およびリング ギアで構成されています。遊星歯車は太陽歯車の周りを回転し、同時にリング歯車と噛み合います。

この構成の主な利点の 1 つは負荷分散です。

単一の歯車ペアを介して負荷全体を伝達する代わりに、いくつかの遊星歯車がトルクの伝達に参加することができます。これにより、遊星システムは比較的コンパクトな構造内で高いトルク密度を達成できます。

「ベースマウント」という用語は、ギアボックスの取り付け方法を指します。

ギアボックスは、出力フランジやシャフト取り付け構造のみに依存するのではなく、機械構造または基礎に固定できる取り付けベースによってサポートされます。

同軸トランスミッションレイアウトとベースマウント構造を組み合わせることで、このタイプのギアボックスは、高トルク、安定した設置、コンパクトな寸法、柔軟な機器統合が必要とされる産業用機械に特に役立ちます。

SGR の遊星ギアボックスのポートフォリオには、フット/ベース、フランジ、シャフト関連の取り付けソリューションを備えた同軸構成が含まれており、機械の設計に応じてさまざまな配置を選択できます。

02. 同軸遊星ギアボックスはどのように機能しますか?

基本的な動作原理は他の遊星ギアボックスの原理と同様です。

動力は入力側から遊星歯車システムに入り、特定のギアボックス構成に従って太陽歯車、遊星歯車、リングギア、キャリアを介して伝達されます。

重要な特徴は、複数の遊星歯車が伝達された荷重を分担できることです。

この動力分割原理は、必要なトルクを 1 つの歯車噛み合わせのみを介して伝達する必要がないため、大型機械において特に有益です。

その結果、遊星ギアボックスは、物理的寸法に比べて高いトルク容量を提供できます。

同軸配置では、入力と出力が同じ軸上に留まり、合理化された電力伝送経路が生成され、多くの機械レイアウトへの統合が簡素化されます。

より高い減速比が必要な場合は、追加の遊星ステージを直列に接続できます。 SGR が参照する同軸遊星ギアボックスは、高度にモジュール化されたアーキテクチャに基づいており、さまざまな減速要件に合わせて多段の組み合わせをサポートします。

03. 同軸ベースマウント遊星ギアボックスの 4 つの主な利点

同軸ベースマウント遊星ギアボックスが大型機械に適しているのはなぜですか?

大きなメリットは4つあります。

1. 高トルク容量と確実な動力伝達

第一の利点は、高いトルクを伝達できることです。

複数の遊星歯車が動力伝達と負荷分散に関与します。これにより、単一のギアペアに負荷が集中するのではなく、遊星ギアシステム全体に負荷が分散されます。

重産業機械の場合、トランスミッションが高い動作トルク、始動負荷、変動負荷、繰り返しの負荷変化、衝撃負荷、長い動作サイクルに対応する必要がある場合、これは特に重要です。

SGR の N シリーズ同軸ギアボックス シリーズには高トルク構成が含まれており、参照されている中国の製品ページでは、最大 T2 ≤ 750,000 N・m の出力トルクが指定されています。もちろん、実際のギアボックスのサイズと許容トルクは、特定の動作条件と用途に応じて選択する必要があります。

このため、同軸遊星構造は、限られた設置スペース内で高トルクを伝達する必要がある大型産業機械に適しています。

2. コンパクトな構造とスムーズな伝達

もう 1 つの重要な利点は、コンパクトなアーキテクチャです。

遊星歯車システムは、中央の太陽歯車の周囲に配置された複数の遊星歯車によってトルクを分配するため、過度に大きなギアボックスを必要とせずに高いトルク密度を達成できます。

機器設計者にとって、これは、伝送容量と設置スペースの両方が重要な場合に特に価値があります。

同軸配置では、入力と出力が同じ軸に沿って配置されるため、伝送レイアウトがさらに簡素化されます。

SGR の製品ドキュメントには、同軸遊星ギアボックス シリーズの特性として、高い伝達効率、スムーズな動作、低騒音も記載されています。

ただし、これらの特性は惑星の構造だけから来るものではありません。ギアの材質、熱処理、ギアの精度、ベアリングの選択、潤滑、組み立て、製造品質はすべて、産業用ギアボックスの実際の動作性能に影響します。

3. モジュール設計と柔軟な構成

最新の産業用遊星ギアボックスの最も強力な特徴の 1 つはモジュール性です。

高度にモジュール化されたギアボックス プラットフォームにより、メーカーは標準化されたコンポーネントとさまざまな組み合わせを使用して、さまざまなトランスミッション ソリューションを作成できます。

SGR 同軸遊星ギアボックス シリーズでは、複数の遊星ステージを組み合わせてさまざまな減速要件を満たすことができ、参照製品ファミリーは i ≥ 3 の比をカバーします。

N 標準シャフト入力、MN フランジ入力、カスタマイズされた入力構成など、さまざまな入力オプションも利用できます。

出力側は、円筒シャフト、スプラインシャフト、ロック装置付き中空シャフト、フランジ接続、およびカスタマイズされた構成で構成できます。

SGR では、ベース取り付け、フランジ取り付け、トルクアーム関連の構成など、さまざまな取り付け配置も提供しています。

この柔軟性は、OEM 機器メーカーにとって特に重要です。

エンジニアは、固定ギアボックス構成を中心に機械全体を再設計するのではなく、モーター、被駆動機器、設置スペース、既存の機械的インターフェースによく適合するギアボックス配置を選択できます。

4. 安定した設置と高い適応性

大型の産業用ギアボックスの場合、取り付けを二次的な考慮事項として扱うべきではありません。

ギアボックスは、不必要なミスアライメントやストレスを引き起こすことなく荷重を確実に伝達できるように、機械構造と適切に統合されている必要があります。

ベースマウント遊星ギアボックスは、ギアボックスのハウジングを機器のフレームまたは基礎にしっかりと支持できるため、多くの固定産業用ドライブ システムに実用的な取り付けソリューションを提供します。

用途によっては、フランジ取り付けやトルクアーム取り付けなどの他の構成の方が適切な場合があります。

正しい解決策は、機器のレイアウト、出力接続、ラジアル荷重とアキシアル荷重、反力トルク、基礎設計、シャフトの位置合わせ、メンテナンスの容易さなどの要因によって異なります。

このため、ギアボックス モデルを選択した後ではなく、ギアボックスの選択時に取り付け構成を考慮する必要があります。

04. 同軸ベースマウント遊星ギアボックスはどこで使用されますか?

高いトルク容量、コンパクトな構造、モジュール性、柔軟な構成により、 同軸遊星歯車装置es 幅広い産業用重機に使用できます。

鉱山機械

鉱山機械は、重負荷、振動、粉塵、および厳しいデューティサイクルの下で頻繁に稼働します。

遊星ギアボックスは、高トルクと信頼性の高い連続動作が必要な鉱山トランスミッション システムに使用できます。

鉱山用途の場合、ギアボックスの選択では、定格トルクだけでなく、ピーク負荷、衝撃負荷、動作時間、環境条件、メンテナンス要件も考慮する必要があります。

冶金装置

冶金機械は、多くの場合、厳しい産業条件下で低速、高トルクの伝達を必要とします。

同軸ベースに取り付けられた遊星ギアボックスは、特に安定した設置と継続的な動力伝達が重要な場合に、適切な頑丈な冶金機械にコンパクトな駆動ソリューションを提供できます。

コンベヤーおよびマテリアルハンドリングシステム

大型の産業用コンベヤは、特に重いバルク材料を輸送する場合、かなりの始動トルクと操作トルクを必要とすることがあります。

遊星ギアボックスは、出力トルクを増加させながらモーター速度を下げることができ、多くのコンベヤ駆動システムに必要な機械的特性を提供します。

ベースマウント構成により、固定コンベア駆動ステーションへの統合も簡素化できます。

昇降装置およびウインチ装置

リフティングおよびウインチ システムには、信頼性の高いトルク伝達と適切な減速比が必要です。

遊星ギアボックスは、コンパクトな寸法が重要な高トルク駆動システム用として一般的に考慮されています。

ただし、昇降アプリケーションの場合、ギアボックスの選択は、負荷条件、ブレーキ、安全要件、デューティ サイクル、適用される規格などの完全なシステム要件に基づいて行う必要があります。

建設機械

建設重機には、さまざまな負荷や厳しい作業環境に対応できる堅牢なトランスミッション コンポーネントが必要です。

機械のアーキテクチャに応じて、遊星ギアボックスはさまざまな移動、回転、または補助駆動機構に使用できます。

船舶用補助機械

海洋機械ではスペースが重要な設計上の制約となる場合があります。

同軸遊星ギアボックスの高いトルク密度と構成可能な構造により、コンパクトさと高トルク伝達が必要な特定の船舶用補助駆動アプリケーションに適しています。

SGR が参照する N シリーズ製品は、建設機械、海洋補助機械、鉱山機械、繊維機械、印刷/染色機械などの産業分野全体に適用されています。

05. 同軸遊星ギアボックスと直交遊星ギアボックス: どちらを選択するべきですか?

遊星ギアボックスを選択する際の重要な問題の 1 つは、機械に同軸または直角のどちらのトランスミッション レイアウトが必要かということです。

A 同軸遊星歯車装置 入力と出力を同じ軸に沿って配置します。

したがって、モーターと被駆動機器を直線の伝送ラインに配置できる場合に特に適しています。

直角遊星歯車装置は動力伝達の方向を変えるため、機械のレイアウト上モーターと出力機器を同軸に設置できない場合に便利です。

どちらのデザインも普遍的に優れているわけではありません。

正しい選択は主に、利用可能な設置スペース、モーターの位置、駆動機器の位置、必要なトルク、減速比、入出力インターフェース、およびメンテナンススペースによって異なります。

SGR の遊星ギアボックス シリーズには、さまざまなシャフト レイアウト要件に対応する同軸構成と直角構成の両方が含まれています。

06. SGR 同軸遊星ギアボックスを選ぶ理由?

SGRは産業を発展させます 遊星歯車装置 要求の厳しい伝送アプリケーション向けのソリューション。

その N シリーズはモジュール式でシリアル化された設計哲学を採用しており、アプリケーションの要件に応じてさまざまなステージ、入力構成、出力配置、取り付け方法を組み合わせることができます。 SGR の現在の製品情報には、同軸および直角遊星構成と複数の取り付けソリューションがリストされています。

歯車の製造には、SGR は 20CrMnTi 合金鋼を使用し、歯車は精密研削前に浸炭焼入れされています。この製造アプローチは、要求の厳しい産業用トランスミッション用途に必要な硬度、耐摩耗性、ギア精度を提供することを目的としています。

SGR はカスタマイズもサポートします 遊星歯車装置 OEM 機器メーカー向けのソリューション、特に標準カタログ構成ではトルク、比率、入出力インターフェイス、取り付け寸法、または動作条件の要件を完全に満たせない場合に最適です。

N シリーズは、鉱山、建設機械、海洋補助機械、吊り上げ、マテリアルハンドリング、その他の大型機器などの産業用途向けに位置付けられています。

輸入された産業用遊星ギアボックスの代替品を評価している顧客のために、SGR はこのシリーズを同等の用途のローカライズされた代替品としても位置づけています。オリジナルの製品ドキュメントには、このシリーズは同等の輸入減速機の置き換えを念頭に置いて開発されたと記載されています。ただし、交換プロジェクトは、モデルのサイズのみから互換性を想定するのではなく、トルク、比率、寸法、シャフトインターフェース、負荷、デューティサイクル、実際の動作条件に従って技術的に検証する必要があります。 （著者、SGR、アンジー・チャン）
