同軸遊星ギアボックスと直交遊星ギアボックスの違い

遊星歯車装置 産業機械の動力伝達のための最も効率的でコンパクトなソリューションの 1 つです。同軸構成とライトアングル構成の基本的な違いを理解することは、特定のアプリケーションに最適なシステムを選択するために重要です。この包括的なガイドでは、両方の設計の動作原理、パフォーマンス特性、理想的な使用例を探り、専門メーカーがどのように好むかを強調しています。 上海SGR重工業機械有限公司 高度なエンジニアリングを活用して、高性能ソリューションを提供します。

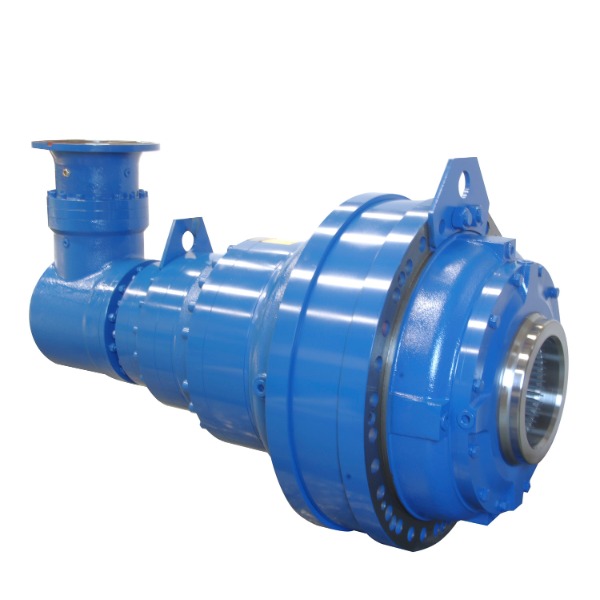

フランジ入力直角大きな出力トルクモーター付き遊星ギアボックス

遊星ギアボックスの基礎を理解する

特定の構成を検討する前に、遊星歯車システムを多くの業界にわたって独自の効果をもたらす基本原理を理解することが重要です。遊星歯車装置は遊星歯車装置としても知られ、中央の太陽歯車、キャリアに取り付けられた複数の遊星歯車、および遊星とかみ合う外側の輪歯車を備えています。この配置により複数の動力経路が作成され、いくつかの接触点に負荷が分散され、卓越したトルク密度と効率が実現します。

• コンパクトな動力伝達 高いトルク重量比を実現
• 複数のギアメッシュに負荷を分散する複数の動力経路
• 滑り摩擦の最小化による優れた効率
• バックラッシュを最小限に抑えた正確な位置決め機能
• 荷重分散による優れた衝撃荷重吸収

コアコンポーネントとその機能

すべての遊星歯車システムは、動力を効率的に伝達するために調和して動作するいくつかの重要なコンポーネントで構成されています。サンギアは中央の入力コンポーネントとして機能し、遊星ギアはその周りを回転し、同時にサンギアとリングギアの両方と噛み合います。遊星キャリア アセンブリは遊星を接続し、ほとんどの標準構成で出力を提供しますが、配置が異なるとさまざまな速度比と方向が生成されます。

• サンギア：入力電力を受ける中心部品
• 遊星歯車: 通常、太陽歯車の周りを周回する 3 つ以上の歯車
• 遊星キャリア: 遊星歯車を所定の位置に保持する構造コンポーネント
• リングギア: システムを取り囲む内歯を持つ外側のギア
• 出力機構：構成により異なります（キャリア、リング、サン）

同軸遊星ギアボックス: 設計と応用

同軸遊星ギアボックスは、同じ回転軸に沿って整列された入力シャフトと出力シャフトを備えており、優れた効率を備えた直接的な動力伝達経路を作り出します。この構成は、スペースの制約と位置合わせの単純さが主な考慮事項となるアプリケーションで特に価値があります。同軸設計の固有の対称性は、バランスのとれた負荷分散と最小限の振動に貢献し、精密用途に最適です。

• 入力軸と出力軸が同じ回転軸を共有
• 卓越した効率 (多くの場合、ステージごとに 97% 以上)
• 高い出力密度を備えたコンパクトな半径寸法
• 最小限の振動と騒音の発生
• 取り付けと位置合わせの手順を簡素化

同軸設計の性能特性

同軸遊星ギアボックスの性能上の利点により、同軸遊星ギアボックスはさまざまな業界の要求の厳しい用途に適しています。その高い効率は、ギアの噛み合いによる最小限の動力損失によってもたらされ、そのコンパクトなフォームファクターにより、スペースに制約のある環境への統合が可能になります。遊星システムのバランスの取れた性質により振動が自然に軽減され、コンポーネントの寿命が長くなり、動作の安定性が向上します。

直角遊星ギアボックス: 設計と応用

直角遊星ギアボックスには、動力伝達の方向を 90 度変えるベベル ギア ステージが組み込まれており、垂直入出力要件を持つアプリケーション向けの多用途のソリューションを生み出します。この構成は、遊星歯車装置の堅牢性と傘歯車の方向の柔軟性を組み合わせており、機械レイアウトの最適化において独自の利点をもたらします。の 直角遊星歯車装置 この設計は、原動機を被駆動コンポーネントと平行に配置する必要がある場合に特に有益です。

• 入力と出力間の90度の電力伝送
• 特定の機械レイアウトに合わせた省スペース構成
• 遊星歯車技術と傘歯車技術の組み合わせ
• 限られたスペースでも優れた取り付け柔軟性を実現
• 豊富な出力構成（中実軸、中空軸）を用意

ライトアングル設計の性能特性

直角遊星ギアボックスは、特定の用途に不可欠となる独自の性能特性を提供します。かさ歯車ステージを組み込むことで、さまざまな効率に関する考慮事項が導入されると同時に、貴重な方向性の柔軟性が得られます。これらのパフォーマンスパラメータを理解することは、適切なアプリケーションエンジニアリングと選択のために不可欠です。

比較分析: 同軸遊星ギアボックスと直交遊星ギアボックス

同軸遊星ギアボックスと直角遊星ギアボックスのどちらを選択するかについては、アプリケーション要件、空間的制約、および性能の優先順位を慎重に検討する必要があります。各構成には、特定のシナリオにより適した明確な利点があります。この比較分析では、決定的な違いを調べて、選択プロセスに情報を提供します。

• シャフト配置の違い および機械設計への影響
• 動作範囲全体での効率の比較
• トルク密度と動力伝達能力
• アプリケーション固有の利点と制限事項
• 機器のライフサイクル全体にわたるコストの考慮事項

効率と動力伝達の比較

効率は、同軸遊星ギアボックスと直交遊星ギアボックスの最も重要な差別化要因の 1 つです。同軸設計の直接電力経路はエネルギー損失を最小限に抑えますが、直角構成ではかさ歯車のインターフェースで追加の損失が発生します。この効率の違いは、エネルギー消費が運用コストに大きな影響を与えるハイサイクルアプリケーションではますます重要になります。

アプリケーション固有の選択ガイドライン

同軸遊星ギアボックスと直角遊星ギアボックスの最適な選択は、特定のアプリケーションの要件と制約に大きく依存します。同軸設計は通常、最大効率と直接的な電力伝送を要求するアプリケーションに優れており、直角構成は特定の空間上の課題を解決します。これらのアプリケーション ガイドラインを理解することで、長期的な信頼性とパフォーマンスを実現する適切なギアボックスの選択が保証されます。

• 同軸が推奨される用途: 高効率の要求、直接駆動アプリケーション
• スペースに制約のあるレイアウト、90° の動力伝達には直角が推奨されます
• どちらの構成も次の用途に適しています: 高トルク用途、精密位置決め
• 特別な考慮事項: 過酷な環境、メンテナンスの容易さ
• ライフサイクルコスト要因: 初期投資と運用効率

最新の遊星歯車システムにおける高度なエンジニアリング

現代の遊星ギアボックスの設計には、先進的なエンジニアリング原理と製造技術が組み込まれており、前例のないパフォーマンス レベルを達成しています。のような企業 上海SGR重工業機械有限公司 は、洗練された設計最適化システムと精密製造装置を採用して、厳しい業界基準を満たすギアボックスを製造しています。博士号と上級エンジニアで構成される研究開発チームは、次のような特殊なシステムを開発しました。 遊星ギアボックス そして、平面二重包囲ウォームギア最適化設計システムです。

• 荷重分散のための高度な歯形最適化
• CNC機械による精密製造
• 電力および効率テストシステムによる包括的なテスト
• 革新的な材料と熱処理プロセス
• 設計・生産・技術サービスの一貫体制

低騒音遊星ギアボックス設計の革新

騒音低減は、特に業界がより厳格な職場および環境基準を実施する中で、現代の遊星ギアボックス開発において重要な焦点となっています。高度なエンジニアリング アプローチには、最適化された歯の修正、精密な製造公差、特殊な振動減衰技術が含まれます。の追求 低騒音遊星歯車装置 ソリューションは、大手メーカー間の競争上の差別化要因となっています。

• 最適な噛み合い特性を実現する歯車の歯の精密研磨
• 高度なベアリングの選択と取り付け技術
• 振動減衰のためのハウジング設計の最適化
• 騒音低減のための潤滑システムエンジニアリング
• 音響測定器による総合試験

用途に適した遊星歯車減速機の選択

遊星ギアボックスを適切に選択するには、複数の技術パラメータと運用上の考慮事項を体系的に評価する必要があります。エンジニアは、同軸か直角かの基本的な決定に加えて、トルク要件、速度比、環境条件、およびライフサイクルの予想を考慮する必要があります。この選択フレームワークは、ギアボックス仕様における一般的な落とし穴を回避しながら、最適な構成を特定するのに役立ちます。

• トルクと速度の要件を総合的に評価
• 取り付け上の制約と空間的制限の分析
• 環境要因とデューティサイクルの評価
• メンテナンス要件とアクセシビリティの考慮
• 初期購入価格を超えた総所有コストの分析

技術仕様の開発

包括的な技術仕様の作成は、遊星ギアボックスの選択プロセスにおける重要なステップとなります。明確に定義された仕様により、選択したギアボックスがすべてのアプリケーション要件を満たしながら、意図された耐用年数を通じて確実に動作することが保証されます。このプロセスには、パフォーマンスパラメータと物理的特性の両方が含まれる必要があります。

よくある質問

遊星ギアボックスの一般的な耐用年数はどれくらいですか?

遊星ギアボックスの耐用年数は、使用条件、メンテナンス方法、負荷特性によって大きく異なります。適切なメンテナンスを行った適切な動作条件下では、高品質の遊星ギアボックスは通常 20,000 時間の耐用年数を達成します。寿命に影響を与える重要な要素には、適切な潤滑、設計限界内の動作温度、定格容量を超える衝撃荷重の回避、およびアライメント精度が含まれます。メーカーのような 上海SGR重工業機械有限公司 堅牢な設計、高級素材、精密製造を通じて耐用年数を延長するギアボックスを設計します。

遊星ギアボックスはどのようにして高いトルク密度を達成するのでしょうか?

遊星ギアボックスは、独自の動力分割構造により優れたトルク密度を実現します。単一の歯車噛み合わせを通じて動力を伝達する従来の歯車配置とは異なり、遊星システムはトルクを複数の遊星歯車に同時に分配します。この負荷分散により、より高いトルク値を処理しながら、よりコンパクトな設計が可能になります。さらに、同軸配置によりバランスの取れた力の分散が生まれ、ベアリングの負荷とハウジングの応力が最小限に抑えられ、さらにコンパクトな寸法に貢献します。の 高トルク遊星ギアボックス この構成は、利用可能な最もスペース効率の高い電力伝送ソリューションの 1 つを表します。

遊星ギアボックスは高精度用途に使用できますか?

絶対に。遊星ギアボックスは、適切な公差と精密部品で製造された場合、高精度用途に非常に適しています。重要な精度指標には、低いバックラッシュ (精密モデルでは 1 分角未満の場合が多い)、高いねじれ剛性、および優れた位置再現性が含まれます。極度の精度を必要とする用途向けに、特殊な 精密遊星歯車装置 設計には、予圧されたベアリング、精密研磨ギア、最適化された歯形などの機能が組み込まれています。これらの特性により、遊星ギアボックスはロボット工学、航空宇宙、医療機器、および正確な動作制御を必要とするその他の用途に最適です。

遊星ギアボックスにはどのようなメンテナンスが必要ですか?

遊星ギアボックスは、他の多くの動力伝達コンポーネントに比べて比較的最小限のメンテナンスしか必要としませんが、適切なケアを行うことで耐用年数が大幅に延長されます。主なメンテナンス活動には、メーカーの仕様に従った定期的な潤滑、シールの完全性の定期検査、異常な騒音や温度上昇の監視が含まれます。モダン 遊星歯車装置のメンテナンス 実践では、固定間隔の交換ではなく状態ベースの監視を重視し、振動分析、オイル分析、熱監視を利用して故障が発生する前にメンテナンスの必要性を予測します。

インライン遊星ギアボックスと直角遊星ギアボックスを選択するにはどうすればよいですか?

インライン (同軸) 遊星ギアボックスと直角遊星ギアボックスの選択は、主に特定の用途における空間的制約と効率要件によって決まります。同軸設計は効率が高く、通常はトルク密度が高いため、入力と出力の調整が簡単な場合に最適です。ライトアングル構成は、原動機を被駆動コンポーネントに対して垂直に配置する必要があるという空間的な課題を解決しますが、ベベルギア段が追加されるため、効率が若干犠牲になります。この基本的な選択を決定する際には、完全なシステム レイアウト、メンテナンスのためのアクセシビリティ、および効率要件を考慮してください。
