二重包囲ウォーム ギアボックスを理解する: 設計とアプリケーションの詳細

動力伝達の世界では、コンパクトなスペースで高トルクとスムーズな動作を実現することが、エンジニアリングの継続的な課題です。さまざまなソリューションの中で、 二重包みウォームギアボックス 要求の厳しいアプリケーション向けのユニークで非常に効果的な設計として際立っています。標準的なウォームギヤとは異なり、この構成によりウォームとギヤ間の接触面が大幅に増加し、優れた耐荷重能力と耐久性が得られます。この記事では、現代の機械における二重包囲ウォーム ギア技術、その利点、理想的な使用例、重要な選択基準について包括的に説明し、現代の機械におけるその極めて重要な役割を理解するのに役立ちます。

二重包みウォームギヤドライブとは何ですか?

二重包囲ウォーム ギア ドライブは、ウォーム (ネジ) とウォーム ギア (ホイール) の両方がスロード型または砂時計型になっている特殊なタイプのギア システムです。これは、ウォームがギアの周りを包み込み、同時にギアがウォームを包み込むことを意味します。この二重包み込み動作により、単一包み込みまたは円筒形のウォーム ギア セットと比較して、噛み合う歯間の接触面積がはるかに大きくなります。この複雑な設計の主な利点は、ウォーム ギア設計特有のコンパクトさを損なうことなく、非常に高いトルク負荷を伝達できることです。複雑な形状には精密な製造が必要ですが、過酷な環境において比類のないパフォーマンスが得られます。

• 接触面積の増加: スロート設計により、複数の歯が同時に荷重を共有できるため、個々のギアの歯にかかる応力が大幅に軽減されます。
• 精密製造: これらのコンポーネントの製造には、完璧な噛み合いと最適なパフォーマンスを保証するための高度な CNC 機械と厳格な品質管理が必要です。
• 優れた負荷分散: 荷重は一点に集中せず、より広い面に分散されるため、磨耗が最小限に抑えられます。

二重包囲ウォームギヤの主な利点

独特の幾何学模様は、 二重包みウォームギアボックス これは、いくつかの明確な操作上の利点をもたらし、ヘビーデューティ用途に最適な選択肢となります。これらのギアボックスは、他のギアボックスが失敗する可能性がある場所でも優れた性能を発揮できるように設計されており、パワー、信頼性、寿命の組み合わせを提供します。以下の点は、このギアボックス設計を他のものと区別する中心的な利点を詳しく説明します。

• より高いトルク容量: 接触面積が拡大したことにより、システムは衝撃荷重に対処し、標準のウォームギアよりも効果的に高トルク出力を維持できるようになります。
• 強化された耐久性と長寿命: 単位面積あたりの応力が減少すると、コンポーネントの摩耗が減り、動作寿命が長くなり、メンテナンスの必要性が減ります。
• コンパクトな設計で高い減速比を実現: 比較的小さなパッケージで高い一段減速比を実現し、機械レイアウトの貴重なスペースを節約します。
• より静かな動作: スムーズな複数の歯の噛み合いにより、多くの場合、より静かでスムーズなパフォーマンスが得られますが、これは騒音に敏感な環境では非常に重要です。

比較: 二重包囲ウォームギヤと標準ウォームギヤ

ギアボックスを選択する場合、二重包囲ウォームギアと標準の円筒形ウォームギアの性能の違いを理解することが重要です。以下の表は、アプリケーションの適合性に影響を与える主な違いをまとめたものです。

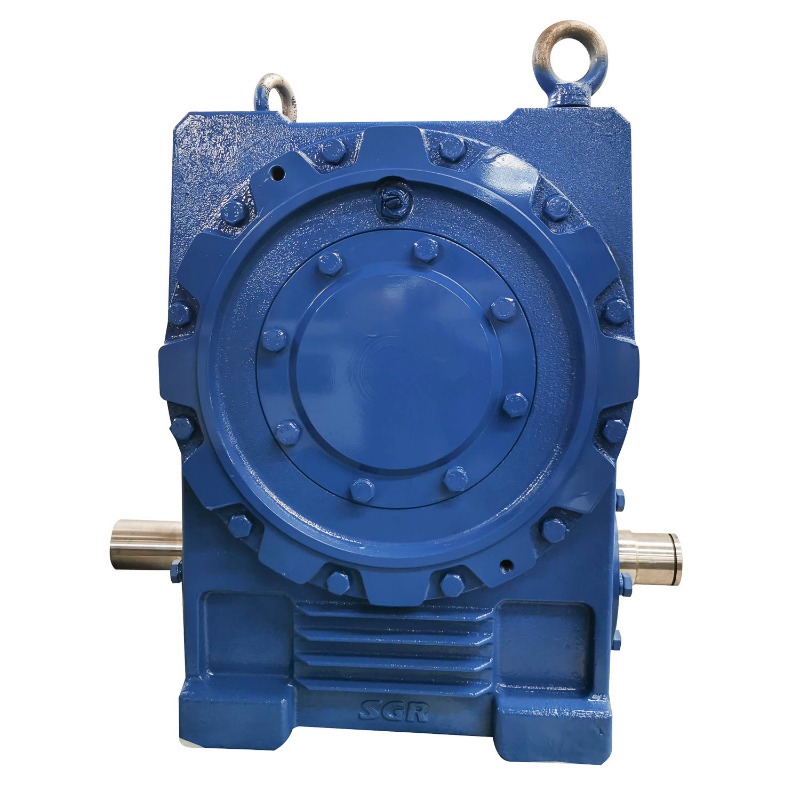

高効率二重包み込みウォーム減速機

二重包絡ギア設計によるパフォーマンスの最適化

の機能を最大限に活用するには、 二重包囲ギア設計 、いくつかの要素を注意深く考慮する必要があります。最適化とはギアボックスを選択するだけではありません。それをシステムに正しく統合することが重要です。約束された性能と耐用年数を達成するには、適切な調整、潤滑、および熱管理が最も重要です。これらの側面を無視すると、この堅牢な設計の固有の利点が無効になる可能性があります。

• 精密な位置合わせ: 位置ずれは故障の主な原因です。これらのユニットは、ウォームとギアが相互に完璧に配置されるように細心の注意を払って取り付ける必要があります。
• 高度な潤滑システム: 高摺動接触により発熱します。摩擦を軽減し、熱を放散し、摩耗を防ぐためには、高品質で高粘度のオイルを使用した専用の潤滑システムが不可欠です。
• 熱管理: 継続的な高負荷動作の場合、最適な動作温度を維持するためにファンや熱交換器などの外部冷却方法が必要になる場合があります。
• 材料の選択: ウォームは通常、硬化鋼で作られていますが、ギアは摩擦と摩耗特性を効果的に管理するために、より柔らかい青銅合金で作られていることがよくあります。

耐久性の高いウォームギアボックスの産業用途

堅牢な性質 頑丈なウォームギアボックス 機器が限界に達する産業においては、それらは不可欠なものとなっています。コンパクトな設置面積で大きなトルクを提供し、突然の衝撃荷重に耐えるその能力は、重機の基礎となっています。鉱山での巨大な重量の移動から航空宇宙での正確な位置決めまで、これらのギアボックスはモーション コントロールの縁の下の力持ちです。

• 採掘と鉱物加工: 極度の負荷下での信頼性が交渉の余地のないコンベヤドライブ、クラッシャー、およびホイストに使用されます。
• 建設機械: 掘削機のスイング ドライブ、クレーンの起伏機構、コンクリート ミキサー ドラムに不可欠です。
• マテリアルハンドリング:
• 製鉄所および圧延機: 真っ赤に熱した金属を大きな力で扱うローラーテーブルやマニピュレーターなどに採用されています。
• 航空宇宙と防衛: 高い応力下での正確な動作が必要なミサイル発射システムや衛星測位メカニズムに使用されています。

高トルク減速機の選択

正しい選択 高トルク減速ギアボックス これは、システム全体の効率、コスト、信頼性に影響を与える重要な決定です。選択プロセスでは、トルク定格を検討するだけでなく、アプリケーションの要件、環境条件、ライフサイクル コストを総合的に検討する必要があります。系統的なアプローチにより、適切であるだけでなく、特定のニーズに最適なギアボックスを確実に入手できます。

• 負荷特性を定義します。 負荷の性質 (一定、可変、衝撃)、その大きさ、および必要な始動トルクを分析します。
• 減速比と出力速度を決定します。 入力モーターの RPM から目的の出力速度を達成するために必要な比率を計算します。
• 環境条件を評価する: 周囲温度、ほこりや湿気の有無、設置に利用可能なスペースなどの要素を考慮してください。
• サービスファクターの評価: 潜在的な過負荷とアプリケーションの重大度を考慮したサービス係数を持つギアボックスを常に選択してください。
• ライフサイクルコストを考慮してください: 当初の購入価格以外にも目を向けましょう。予想されるメンテナンス、エネルギー効率、平均ダウンタイムのコストを考慮に入れます。

確認すべき主な仕様

メーカーのデータシートを確認するとき、 ウォームギヤ減速機 、アプリケーションに完全に適合するように、これらの重要な仕様に細心の注意を払ってください。

よくある質問

シングルエンベロープウォームギアとダブルエンベロープウォームギアの主な違いは何ですか?

根本的な違いはその形状にあります。単一包囲 (または円筒形) ウォーム ギア セットでは、ウォーム ギアのみが円筒形ウォームの周りを部分的に包み込むようにスロートされています。で 二重包みウォームギアボックス 、ウォームとギアの両方がスロートされています。これにより、ギアを包み込む砂時計型のウォームと、同時にウォームを包み込むギアが作成されます。この二重包み込み動作により、噛み合う歯間の接触面積が大幅に大きくなり、これが単一包み込み設計と比較して高いトルク容量と耐久性の鍵となります。

二重包囲ウォームギアボックスはなぜ高価なのでしょうか?

より高いコスト 二重包みウォームギアボックス それは、その複雑な製造プロセスに直接起因しています。ウォームとギアの両方の喉の付いた砂時計型の形状は、製造するのが非常に困難です。 2 つのコンポーネントが広い接触領域全体で完全に噛み合うことを保証するには、特殊な精密 CNC 機械と厳格な品質管理が必要です。この正確な共役動作の作成に必要な追加の加工時間、専門知識、および検査プロセスにより、標準的なウォーム ギアボックスよりも初期コストが高くなりますが、多くの場合、これは要求の厳しい用途における優れた性能と寿命によって正当化されます。

二重包みウォームギアドライブをメンテナンスするにはどうすればよいですか?

維持する 二重包みウォームギアドライブ 適切な潤滑と状態の監視が中心です。まず、高い滑り接触は完全に堅牢な油膜に依存するため、メーカーが指定した正確なタイプと粘度の潤滑剤を使用することが重要です。定期的にオイルレベルをチェックし、汚染や劣化の兆候がないか確認してください。次に、過熱や異常なノイズは位置ずれ、過負荷、または潤滑の問題を示している可能性があるため、動作温度を監視し、音の変化に耳を傾けてください。最後に、摩耗に積極的に対処し、最大限の耐用年数を確保するために、オイル交換や検査などの予防保守スケジュールを厳密に遵守してください。

ウォームギアボックスはバックストップや負荷の保持に使用できますか?

はい、ウォーム ギア設計に固有の利点の 1 つです。 二重包装 タイプは、逆走を防止する自然な能力です。高い摩擦とウォームねじ山の特定の角度により、システムは通常セルフロックします。これは、出力軸 (ギア) に加えられた力が入力軸 (ウォーム) を逆駆動できないことを意味します。この機能により、 ウォームギヤ減速機s 電源が失われた場合に荷物が制御不能に降下するのを防ぐための故障安全保持機構が必要な、斜面上のコンベヤ、ホイスト、リフトなどの用途に最適です。

頑丈なウォームギアボックスの故障の兆候は何ですか?
