ヘビーデューティ遊星ギアボックス: 用途、利点、および選択ガイド

産業機械が厳しい動作条件下で高トルクを伝達する必要がある場合、標準のギアボックスでは必ずしも十分とは限りません。重負荷、頻繁な始動と停止、衝撃負荷、および長時間の運転はすべて、トランスミッション システムに高い要求を課します。

A 頑丈な遊星ギアボックス は、これらの要求の厳しいアプリケーション向けに設計されています。複数の遊星歯車を使用して伝達される負荷を分散することにより、遊星トランスミッションは、高いトルク容量、コンパクトな寸法、効率的な動力伝達、および信頼性の高い動作を実現します。

機器メーカーや産業ユーザーにとって、適切な高耐久遊星ギアボックスを選択するには、単にトルク定格を比較するだけでは不十分です。ギアボックスの構成、減速比、モーター出力、動作条件、取り付け方法、サービスファクターをすべて考慮する必要があります。

耐久性の高い遊星歯車装置とは何ですか?

A 頑丈な遊星ギアボックス は、高負荷で要求の厳しい産業用途向けに設計された遊星歯車減速機です。

一般的な遊星トランスミッションは、サン ギア、複数の遊星ギア、遊星キャリア、および内部リング ギアで構成されます。単一のギアペアを介して負荷全体を伝達するのではなく、遊星ギアが中心軸の周りで負荷を共有します。

この負荷分散構造により、遊星ギアボックスは高いトルク対サイズ比を実現し、特に重機に適しています。

従来の歯車減速機と比較して、 頑丈な遊星ギアボックス 比較的コンパクトな構造を維持しながら、高出力トルクを提供できます。同軸構成により、さまざまな種類の産業機器への統合も容易になります。

高耐久遊星ギアボックスを選択する理由

高いトルク容量

高トルクは、遊星ギアボックスを選択する最も重要な理由の 1 つです。

複数の遊星歯車が伝達荷重を分散し、ギアボックスが高トルクをより効果的に処理できるようにします。

これにより、高耐久遊星ギアボックスは、高始動トルク、重い連続負荷、衝撃負荷、頻繁な逆転、低速および高トルク条件下で動作する機器に適しています。

SGR の遊星ギアボックス シリーズには、要求の厳しい産業用途向けに設計された高トルク構成が含まれています。その製品ポートフォリオには、同軸、直角、旋回遊星ギアボックス構成が含まれます。

コンパクトな構造

耐久性が高いということは、必ずしも大型であることを意味するわけではありません。遊星構造により、比較的コンパクトなギアボックスを介して高トルクを伝達できます。設置スペースが限られているが、高出力トルクが必要な機械に有効です。

コンパクトなトランスミッションは、機械の統合を簡素化し、ドライブトレイン全体のサイズを縮小するのにも役立ちます。

効率的な動力伝達

適切に設計された遊星変速機は、負荷が複数の歯車噛み合わせに分散されるため、高い機械効率を実現できます。長時間稼働する産業用機器の場合、変速機効率はエネルギー消費量と運用コストに直接影響を与える可能性があります。

信頼性の高い負荷分散

対称的な遊星配置は、中心軸の周りに荷重を分散するのに役立ちます。

これは、不均一な荷重や衝撃荷重によってギア、シャフト、ベアリングに大きなストレスがかかる可能性がある高負荷の用途で特に役立ちます。

柔軟な構成

遊星ギアボックスは、さまざまな段数と入出力構成で設計できます。メーカーは、必要な速度とトルクに応じて、単段、二段、または多段の遊星変速機を構成できます。

SGR の製品センターには現在、同軸遊星歯車減速機、直角遊星歯車減速機、高トルク遊星歯車ボックス、旋回遊星歯車ボックス ソリューションが含まれています。

耐久性の高い遊星ギアボックスはどこで使用されますか?

耐久性の高い遊星ギアボックスは、トルク密度と負荷容量が高いため、要求の厳しい産業機械で広く使用されています。

掘削機械

掘削装置には、負荷が変化しても高トルクと安定した伝達が必要です。

頑丈な遊星ギアボックスは、電気掘削リグ、水平方向掘削装置、エンジニアリング掘削機、および地面掘削装置で使用できます。

SGR は、ギアボックス プロジェクトの中に、非開削水平方向掘削などの掘削アプリケーションをリストしています。

鉱山機械

鉱山機械は、多くの場合、重負荷、振動、粉塵、および長い作業サイクルの下で動作します。

頑丈な遊星ギアボックスは、採掘およびマテリアルハンドリング機器に必要な高トルクを提供できます。

一般的な用途には、コンベヤ、クラッシャー、フィーダー、その他の大型機械が含まれます。

クレーンおよび吊り上げ装置

クレーンには、高い始動トルク、制御された出力速度、信頼性の高いトランスミッションが必要です。

遊星ギアボックスは、限られた設置スペース内で高トルクを供給する必要がある昇降システムや駆動システムに適しています。

SGR のアプリケーション ポートフォリオには、クレーンや建設用クレーンが含まれます。

風力発電設備

風力発電装置には、変化する負荷の下でも長期間動作できる信頼性の高い伝送コンポーネントが必要です。

遊星伝動技術は、コンパクトな寸法、高トルク容量、安定した動作が重要な用途に最適です。

農業機械および重荷重機械

農業機械や畜産機械は、変動する負荷や過酷な屋外条件下でも動作する可能性があります。

頑丈な遊星ギアボックスは、コンパクトな寸法と高い負荷容量を必要とする機器に信頼性の高いトルク伝達を提供します。

耐久性の高い遊星ギアボックスを選択するにはどうすればよいですか?

適切なギアボックスの選択は、機械の実際の動作条件から始まります。

出力トルク

必要な連続トルクとピークトルクの両方を決定します。

ギアボックスは、通常の動作荷重だけでなく一時的な衝撃荷重にも耐えられる十分な容量を備えている必要があります。

減速比

減速比は入力速度と出力速度の関係を決定します。

機械の必要な出力速度とトルクに応じて、適切な比率を選択する必要があります。

モーター出力と入力速度

ギアボックスはモーターと適切に適合している必要があります。

ギアボックスのメーカーにモーター出力、入力速度、必要な出力速度、動作サイクルを提供して、適切な構成を決定します。

サービスファクター

耐久性の高い用途では、衝撃荷重、頻繁な起動と停止、または連続運転が必要となる場合があります。

したがって、ギアボックスは公称出力トルクのみに基づくのではなく、適切なサービスファクターを考慮して選択する必要があります。

取り付け構成

設置スペースと機械的接続も重要です。

機械によっては、同軸構成、直角構成、フランジ取り付け、ベース取り付け、カスタマイズされた入力または出力シャフトが必要になる場合があります。

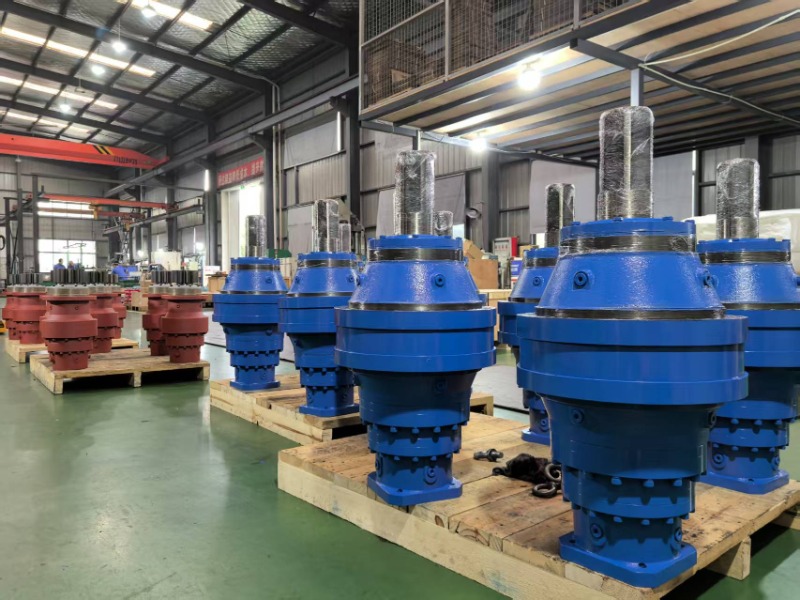

SGR ヘビーデューティ遊星ギアボックス ソリューション

SGR は、ギアトランスミッションにおいて 15 年以上の経験を持つ産業用ギアボックスの専門メーカーです。同社の製品ポートフォリオには、遊星ギアボックス、二重包絡ウォームギアボックス、円筒形ウォームギア減速機、コンビネーション減速機、および特殊なトランスミッションソリューションが含まれます。

ヘビーデューティ用途向けに、SGR は高トルク同軸遊星ギアボックス、直角遊星ギアボックス、旋回遊星ギアボックスなどの遊星ギアボックス構成を提供しています。同社は、さまざまな機器要件に応じてカスタマイズされたギアボックス ソリューションも提供しています。

SGR の製造およびエンジニアリング能力には、CNC 加工、3D 測定、ギアボックスの出力と効率のテスト、および経験豊富なエンジニアと技術専門家で構成される研究開発チームが含まれます。

製品開発、製造、テスト、アプリケーションの経験をこのように組み合わせることで、SGR は掘削、鉱山、クレーン、風力発電、農業、その他の重工業機器などの要求の厳しいアプリケーション向けのトランスミッション ソリューションを提供できます。

頑丈な遊星ギアボックスは、高トルク、コンパクトな寸法、信頼性の高い負荷分散、安定した長期稼働を必要とする機械にとって効果的なトランスミッション ソリューションです。

強力な遊星減速機を選択する場合、ユーザーは最大トルク定格以上のものを考慮する必要があります。モータ出力、入力回転数、減速比、サービスファクタ、負荷特性、設置形態、使用環境などを総合的に評価してください。

OEM 機器メーカーや産業ユーザーにとって、経験豊富な遊星ギアボックス メーカーと協力することで、ギアボックスが完全な機械に適切に適合していることを確認できます。

SGR は、幅広い高トルク遊星ギアボックス構成とカスタマイズされたトランスミッション ソリューションを備え、掘削機械、鉱山機械、クレーン、風力発電、農業機械、その他の大型機器などの要求の厳しい用途に産業用ギアボックスを提供しています。 (著者、SGR、アンジー・チャン)
