同軸遊星歯車減速機の構造、利点、用途、選択ガイド

A 同軸遊星歯車装置 は、高トルク、効率的な動力伝達、省スペース構造が求められる用途向けに設計された、コンパクトで高性能なトランスミッション ソリューションです。同軸遊星歯車装置は、従来の歯車減速機と比較して、遊星歯車伝動システムとインライン入出力配置を組み合わせたもので、幅広い産業機械に適しています。

掘削装置や鉱山機械からクレーン、農業機械、その他の頑丈な用途に至るまで、同軸遊星ギアボックスは、コンパクトな設置面積を維持しながら信頼性の高いトルク伝達を提供します。

しかし、同軸遊星ギアボックスはどのように機能するのでしょうか?また、機器に適したモデルをどのように選択すればよいのでしょうか?

同軸遊星歯車装置とは何ですか?

A 同軸遊星歯車装置 入力軸と出力軸が同軸上に配置された遊星歯車減速機の一種です。

遊星伝動システムは通常、太陽歯車、遊星歯車、遊星キャリア、内部リング歯車で構成されます。

動作中、太陽歯車は複数の遊星歯車に動力を伝達します。遊星歯車は、内部のリング歯車と噛み合いながら、太陽歯車の周りを回転します。複数のギアが伝達される荷重を共有するため、遊星ギアボックスは比較的コンパクトなハウジング内で高いトルク容量を実現できます。

同軸構成により、設置スペースが限られている場合でも、ギアボックスをモーターやその他の機械コンポーネントと簡単に統合できます。

同軸遊星ギアボックスの主な利点

1. 高いトルク容量

遊星伝動装置の最も重要な利点の 1 つは、負荷分散能力です。

複数の遊星歯車が伝達荷重を分散することで、ギアボックスが高トルクで過酷な動作条件に対応できるようになります。

このため、同軸遊星ギアボックスは、高い始動トルク、頻繁な逆転、または連続運転を必要とする機器に適しています。

2. コンパクト・省スペース設計

同軸の入出力配置により、ギアボックスは比較的コンパクトな構造を維持できます。

一部の従来のトランスミッション システムと比較して、同軸遊星ギアボックスは、過剰な設置スペースを必要とせずに高トルク出力を提供できます。

これは、ギアボックスをコンパクトな機械に統合する必要がある場合に特に役立ちます。

3. 高い伝送効率

適切に設計された遊星トランスミッションは、動力が複数の歯車の噛み合わせに分散されるため、高い機械効率を実現できます。

効率が高いと、エネルギー損失が削減され、機械の全体的なパフォーマンスが向上します。

4. 安定した動作

対称の遊星構造により、中心軸周りにバランスのとれた荷重分散が実現します。

これにより偏荷重を軽減し、特に高負荷条件下での安定した動作に貢献します。

5. 柔軟な減速比

遊星ギアボックスは、1 段、2 段、または多段構成を使用できます。

さまざまな遊星ステージを組み合わせることで、メーカーはさまざまな出力速度とトルク要件を満たす幅広い減速比を提供できます。

同軸遊星ギアボックスはどこで使用されますか?

同軸遊星ギアボックスはコンパクトな構造と高いトルク容量により、多くの産業用途に適しています。

掘削設備

ボール盤には、高トルク、信頼性の高い動作、および衝撃荷重に対する耐性が必要です。

同軸遊星ギアボックスは、高トルク出力とコンパクトな設置が重要な掘削装置に使用できます。

一般的な用途には、電気掘削リグ、水平方向掘削装置、エンジニアリング掘削機、地面掘削装置などがあります。

鉱山機械

鉱山機械は多くの場合、重負荷、粉塵、振動、および長い作業サイクルの下で動作します。

頑丈な同軸遊星ギアボックスは、コンベヤ、クラッシャー、フィーダー、その他のマテリアルハンドリング機器などの鉱山機械に必要なトルクと耐久性を提供します。

クレーンおよび吊り上げ装置

クレーンや吊り上げ機械には、信頼性の高いトルク伝達と制御された出力速度が必要です。

同軸遊星ギアボックスは、高トルクとコンパクトな寸法が必要なリフティングおよび駆動システムに統合できます。

農畜産業機械

最新の農業機器には、多くの場合、コンパクトながら強力な伝達システムが必要です。

同軸遊星ギアボックスは、変動する負荷や厳しい屋外条件下で動作する農業機械に使用できます。

冶金および産業用機器

冶金および製造における重工業装置は、多くの場合、高負荷の下で継続的に稼働します。

遊星ギアボックスの高い負荷容量と安定した伝達特性により、要求の厳しい産業環境に適しています。

適切な同軸遊星ギアボックスを選択するには?

ギアボックスの選択は、減速比のみに基づいて行うべきではありません。

同軸遊星ギアボックスを選択する前に、次のパラメータを考慮してください。

出力トルク

機械に必要な連続トルクとピークトルクを決定します。

選択したギアボックスには、通常の動作と予期しない負荷ピークの両方に対処するのに十分なトルク容量が必要です。

減速比

減速比は入力速度と出力速度の関係を決定します。

機器の必要な出力速度に応じて、適切な比率を選択してください。

入力電力と速度

ギアボックスはモーターの定格出力と入力速度に適合している必要があります。

組み合わせを誤ると、過剰な発熱、過負荷、またはコンポーネントの早期摩耗が発生する可能性があります。

労働条件

1 日あたりの作業時間、負荷の種類、衝撃荷重、起動と停止の頻度、周囲温度、塵埃と湿気、設置位置などの実際の動作環境を考慮してください。

これらの要素は、適切なギアボックス構成とサービス要素を決定するために不可欠です。

取り付けと出力構成

取り付け寸法、入力接続、出力軸、フランジ、および取り付け方向が機械と一致している必要があります。

OEM アプリケーションの場合、カスタマイズされた取り付けおよび出力構成が必要になる場合があります。

SGR 同軸遊星ギアボックスを選択することをお勧めする理由は何ですか?

SGRは遊星歯車減速機とウォーム減速機を専門とする産業用増速機メーカーです。

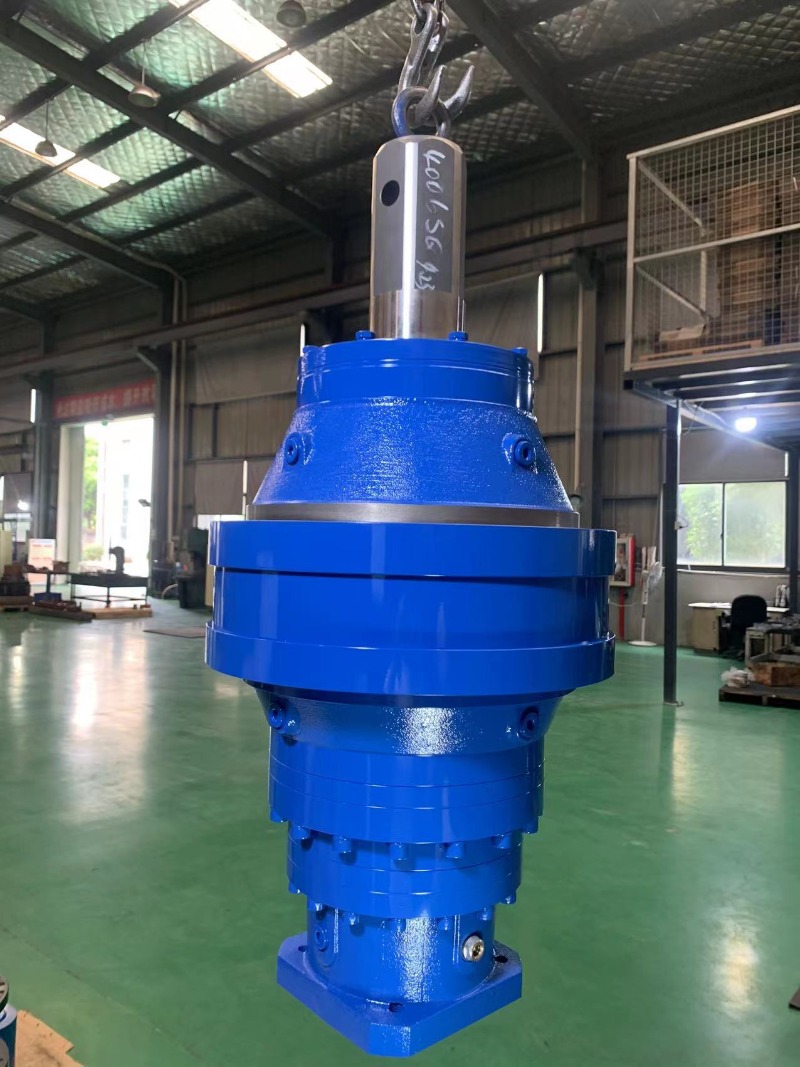

SGR 同軸遊星ギアボックスは、高トルク、コンパクトな寸法、信頼性の高い伝達、および柔軟な構成を必要とする用途向けに設計されています。

遊星ギアボックスは、高強度のギア材料と精密な製造プロセスを使用して、ギアの耐久性と伝達性能を向上させています。

アプリケーションに応じて、SGR はさまざまな遊星ステージ、減速比、入力構成、出力ソリューションを提供できます。

SGR 遊星歯車減速機は、電気掘削リグ、クローラー機械、風力発電装置、農業および畜産機械、鉱山機械、冶金装置、クレーンおよび吊り上げ機械などで広く使用されています。

OEM 機械メーカーに対して、SGR は、顧客がモーター出力、出力トルク、速度、設置寸法、および作業条件に応じて適切なギアボックスを選択できるようにするアプリケーションベースの技術サポートも提供します。

A 同軸遊星歯車装置 遊星伝動装置の高トルク能力と省スペースのインライン構成を組み合わせています。コンパクトな設計、高負荷容量、効率的な動力伝達、柔軟な減速比により、要求の厳しい産業機械にとって効果的なソリューションとなります。

同軸遊星ギアボックスを選択する場合、メーカーはギアボックスの価格や減速比以上のものを考慮する必要があります。出力トルク、モーター出力、動作条件、サービスファクター、取り付け寸法、および予想される耐用年数をすべて評価する必要があります。

信頼できるトランスミッション パートナーを探している機械メーカーにとって、経験豊富な遊星ギアボックス メーカーを選択すると、ギアボックスが完全な機械に適切に適合していることを確認できます。（著者、SGR、Angie Zhang）
