高速減速ギアボックス: 機能、利点、および主要な選択の考慮事項

業界がより高い効率、より高い電力密度、より厳しい動作環境を目指す中、 高速減速機 ますます重要になってきています。

SGR では、15 年以上にわたって高性能高速減速ギアボックスの設計と製造に特化してきました。当社のソリューションは、アルゼンチンの掘削リグからドイツの風力タービン、オーストラリアの鉱山機械に至るまで、世界市場全体で信頼されています。

この記事では、SGR の 20 年にわたるエンジニアリング経験から得られた洞察をもとに、高速減速ギアボックスの中核機能、技術的利点、選択基準、メンテナンスのベスト プラクティスについて概説します。

高速減速ギアボックス: 機能と主な特長

高速減速ギアボックスは、出力トルクを大幅に増加させながら入力速度を下げるように設計されており、重機が極度の負荷の下でも効率的に動作できるようになります。標準的なギアボックスとは異なり、高速バージョンは、入力シャフトの回転が高速であるにもかかわらず、多くの場合、コンパクトなスペースで安定した制御された出力を提供する必要があるアプリケーション向けに最適化されています。主な機能特性は次のとおりです。

• 高出力密度: 最小限の体積で最大のトルクを実現します。
• 動的負荷処理: 頻繁な起動/停止サイクルと衝撃負荷に耐えます。
• 熱安定性: 継続的な高 RPM 動作でもパフォーマンスを維持します。

これらのギアボックスは、電気駆動掘削リグ、油圧モーター システム、風力タービンのピッチ/ヨー ドライブ、無限軌道建設機械、農業用収穫機、採掘コンベアなど、ストレス下での信頼性が交渉の余地のないすべての環境に導入されるのが一般的です。

SGR 高速減速ギアボックス: 主要な技術的利点

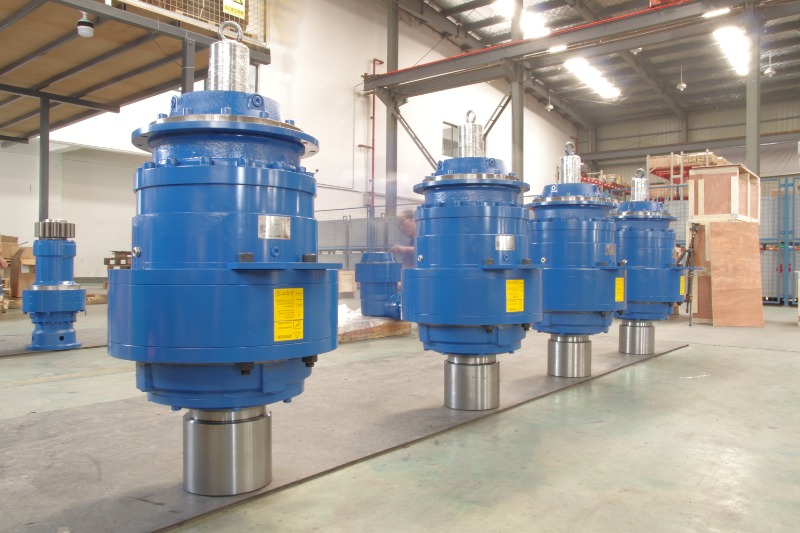

SGRのNシリーズ 高速減速機 は、その堅牢なエンジニアリングとアプリケーション固有の最適化により、世界市場で傑出しています。

• 高度な材料と加工: ギアは 20CrMnTi 合金鋼で作られ、深層浸炭、焼き入れ、精密研削が施されています。これにより、継続的な過酷な使用下でも 58 ～ 62 HRC の表面硬度、優れた耐疲労性、低摩耗が保証されます。
• マルチプラネット負荷分散: 当社の遊星構造により、3 ～ 6 個の遊星歯車がトルクを均等に共有できるようになり、局所的な応力が軽減され、耐用年数が延長されます。この設計により、数万から数十万N・mの出力トルクに対応できます。
• 高効率と低騒音: 精密な歯形修正と微細形状の最適化により、SGR ギアボックスは伝達効率 ≥96% を達成し、都市部や屋内環境でのオペレーターの快適性とコンプライアンスにとって重要な騒音レベルを実現します。
• 極限環境への対応: 完全に密閉されたハウジング、耐食性コーティング、およびオプションの強制潤滑システムにより、粉塵が多い、湿度が高い、氷点下、または腐食性の環境でも信頼性の高い動作が可能です。
• グローバル コンプライアンス: SGR 製品は ISO 9001、DNV、ロシア海運登録簿 (RS) に基づいて認定されており、ヨーロッパ、南北アメリカ、アジア太平洋、中東の 31 か国以上に輸出されています。

高速減速ギアボックスの主な選択上の考慮事項

適切な高速減速ギアボックスを選択するには、トルクと速度の仕様を一致させるだけでは不十分です。次の重要な要素を考慮してください。

実際の動作条件

デューティ サイクル、ピーク対連続負荷、周囲温度、汚染物質への曝露を評価します。実験室での「連続」使用に耐えられると評価されたギアボックスは、適切に密閉されていないと粉塵の多い鉱山では故障する可能性があります。

サービス要素

荷重の種類 (均一、中程度の衝撃、重度の衝撃) に基づいて、適切なサービス係数 (通常は 1.2 ～ 2.0) を常に適用してください。過小なサイジングは早期の故障につながります。

入力速度の互換性

すべてのギアボックスが 3,000 RPM を超える回転数を確実に処理できるわけではありません。メーカーの最大入力速度定格を確認してください (特に直接接続された電気モーターまたは油圧モーターの場合)。

取り付けと統合

モーターフランジ (IEC/NEMA)、出力インターフェース (中空シャフト、中実シャフト、スプライン)、および空間的制約との互換性を確保します。 SGR は、シームレスな統合のためのモジュール構成を提供します。

認定とサポート

海洋、エネルギー、または安全性が重要なアプリケーションの場合は、関連する認証 (DNV、RS、ATEX など) を確認してください。また、特に海外プロジェクトの場合、サプライヤーの技術サポートとスペアパーツの入手可能性も評価します。

(4) 長期信頼性を確保するためのメンテナンスのベストプラクティス

最高品質のギアボックスであっても、適切なケアが必要です。 SGR では、次のメンテナンス プロトコルを推奨します。

潤滑管理

高品質の合成ギアオイルのみを使用してください。オイルレベルを毎月確認してください。オイルは 500 時間後（初回運転）、その後は 3,000～5,000 時間ごとに交換してください。変色、水の浸入 (乳白色の外観)、または金属粒子がないか監視します。

温度と振動の監視

ベアリング温度は周囲温度より 40°C を超えてはなりません。赤外線温度計または設置されたセンサーを使用します。異常な振動 (>4.5 mm/s RMS) は、多くの場合、位置ずれ、ベアリングの摩耗、またはギアの損傷を示します。

シールとブリーザーの検査

圧力の上昇や湿気の侵入を防ぐために、エア ブリーザーを 6 か月ごとに清掃または交換してください。特に洗浄環境や屋外環境では、シャフト シールに漏れがないか検査してください。

定期オーバーホール

海洋掘削などの重要な用途の場合は、ギアのバックラッシュ測定、ベアリングのクリアランスチェック、ハウジングの完全性テストなどの完全な検査を 20,000 稼働時間ごとにスケジュールします。

SGR は、詳細なメンテナンス マニュアル、トレーニング、リモート診断サポートを提供し、お客様の稼働時間を最大化できるように支援します。

高効率、高信頼性の産業システムへの移行により、高速減速機はミッションクリティカルなコンポーネントになっています。 SGR では、20 年にわたる機械の専門知識、厳格な製造基準、グローバルなアプリケーション経験を組み合わせて、仕様を満たすだけでなく、現場での期待を超えるギアボックスを提供しています。次世代の掘削リグを設計している場合でも、風力発電所のピッチ システムをアップグレードしている場合でも、SGR のような有能なメーカーと直接提携することで、総所有コストの削減、迅速なカスタマイズ、長期的な運用の信頼性が保証されます。(著者、SGR、アンジー チャン)
