産業機械、ロボット工学、自動車システムおよび高トルク用途向けのプラネットギアボックスの選択

産業機械、ロボット、自動車システムはすべて、コンパクトな設置面積内で高トルクを伝達できるコンポーネントに依存しており、これをこれほど効果的に行う機械アセンブリはほとんどありません。 遊星ギアボックス 。このガイドでは、これらのギア システムがどのように機能するか、利用可能なタイプ、および要求の厳しい用途向けにギア システムを選択する際に考慮すべき点について説明します。

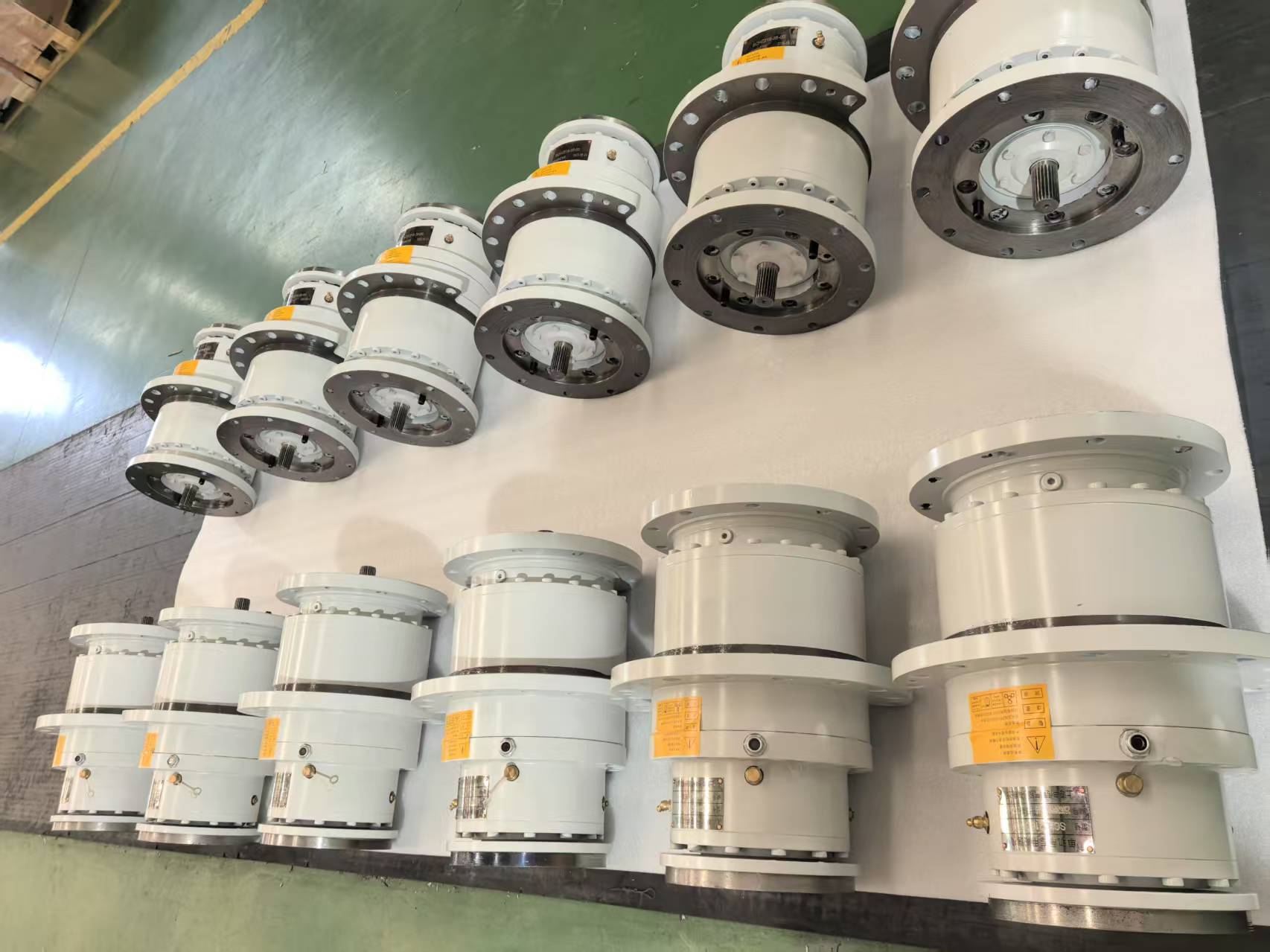

遊星ギアボックスとは何ですか?また、遊星ギア システムはどのように機能しますか?

遊星ギアボックスは、遊星ギアボックスとも呼ばれ、3 つのコアコンポーネントを中心に構築された減速または増速機構です。中央の太陽歯車、その周りを周回する一組の遊星歯車、遊星歯車が噛み合う内歯を備えた外輪歯車です。遊星歯車は回転するキャリアによって所定の位置に保持され、どのコンポーネントが固定され、どのコンポーネントが駆動され、どの出力が出力されるかに応じて、アセンブリは非常にコンパクトなハウジング内で幅広い減速比を生み出すことができます。

遊星歯車システムの構造がこのデザインに特徴を与えています。単純な歯車列のように 1 対の歯車が全体のトルクを伝達するのではなく、複数の遊星歯車が伝達される荷重を同時に共有するため、荷重は複数の接触点に同時に分散されます。この太陽歯車遊星歯車リング歯車配置は、トルク伝達ギアボックス システムが、それに比例して大きなハウジングを必要とせずに高容量を実現する方法の中心となります。その結果、スペースは限られているがトルク要求が高い用途に適したコンパクトな歯車減速機構が実現します。

遊星歯車装置の主な種類は何ですか?

遊星ギアボックスは、主に減速段数、シャフトの向き、用途に必要な精度レベルによって分類されます。

単段遊星歯車装置

単段遊星ギアボックスは、1 組の太陽ギア、遊星ギア、およびリングギアを使用して、適度な減速比を実現します。この構成はコンパクトで効率的であり、通常、必要な比が単一のギアセットで実際に提供できる範囲内にある場合に選択されます。

多段遊星歯車装置

マルチステージ遊星ギアボックスは、2 つ以上の遊星ギア セットを直列に接続し、1 つのステージの出力が次のステージの入力を駆動します。これにより、単一ステージ設計よりも全体的な減速比がはるかに高くなりますが、追加されたステージごとに長さが増し、バックラッシュが若干増加します。

インライン遊星減速機

インライン遊星減速機は入力シャフトと出力シャフトを同じ軸上に維持するため、モーターや被駆動機器への接続が簡素化され、産業オートメーションで最も一般的な構成の 1 つです。

直角遊星歯車装置

直角遊星ギアボックスには、ベベルまたはハイポイド ギア ステージが組み込まれており、動力伝達の方向を 90 度変えることができます。これは、スペースの制約やレイアウト要件によりインライン配置ができない場合に役立ちます。

精密遊星歯車装置

精密遊星歯車ユニットは、バックラッシュと位置決め誤差を最小限に抑えるために特に厳しい公差で製造されており、トルク容量と同じくらい精度が重要となるモーション制御やロボット工学の用途に適しています。

遊星ギアボックスはどこで一般的に使用されますか?

プラネット ギアボックスは、高トルク、コンパクトなサイズ、信頼性の高い動力伝達の組み合わせが必要とされる幅広い業界で使用されています。

産業用オートメーション機械の用途 遊星ギアボックス 正確な動作制御と再現性のある位置決めが不可欠なサーボ駆動軸、インデックステーブル、包装機器に広く使用されています。ロボットアームは、アーム全体の軽量性と応答性を維持するために、小さな筐体内に高いトルク密度を必要とするため、ロボット駆動システムは関節の作動に遊星ギアボックスを使用します。コンベア ベルト システムのギアボックス アプリケーションでは、コンパクトなドライブ ユニットが長時間の動作にわたって変動する負荷を処理する必要がある場合に、遊星設計が好まれます。自動車のトランスミッション システムは、オートマチック トランスミッション内の遊星歯車セットを使用して、多数の別個の歯車ペアを使用せずに複数の歯車比を実現します。掘削機やクレーンなどの建設機械の駆動ユニットは、車輪またはトラックに直接取り付けられたコンパクトなハウジング内で重量物の持ち上げや移動に必要な高トルクを供給するために、遊星ファイナルドライブに依存しています。

遊星ギアボックスはどのような性能特性を提供する必要がありますか?

適切に設計された遊星ギアボックスは、アプリケーションで最も要求されるものに応じて、トルク容量、精度、機械効率のバランスをとる必要があります。

高トルク密度のギアボックスのパフォーマンスは、単一のペアが全負荷を支えるのではなく、複数のギアの噛み合いが並行して動作する、遊星配置の負荷分散特性から直接得られます。低バックラッシュの高精度ギア設計は、入力と出力間の回転遊びが直接位置決め誤差につながるモーション コントロール アプリケーションで最も重要です。高効率の動力伝達は、追加の段やメッシュポイントごとにある程度の機械的損失が発生するため、ギアの歯の品質、潤滑、ベアリングの選択に影響されます。スムーズな回転ギア システムの動作、つまり最小限の振動と安定した出力速度は、製造精度と、太陽、遊星、リング ギア間の適切な位置合わせに依存します。

遊星ギアボックスはどのように製造されますか?

遊星ギアボックスの製造には、すべてのギアコンポーネントにわたって厳しい公差を達成するように設計された一連の精密機械加工、熱処理、組み立てステップが含まれます。

これらの各段階はギアボックスの最終的な性能に寄与しており、特に熱処理やアライメント調整などの手順を省略したり急ぐと、使用中に早期の摩耗や過剰なバックラッシュとして後から現れる傾向があります。

遊星ギアボックスは他のタイプのギアボックスとどう違うのですか?

遊星ギアボックスは、いくつかの歯車減速アプローチの 1 つであり、それらを代替設計と比較すると、遊星構成がどのような場合に優れた選択であるかを明確にするのに役立ちます。

遊星ギアボックスとウォームギアボックスの比較は、一般に、トルク密度と効率とセルフロック機能に帰着します。ウォームギアボックスは、効率の低下を犠牲にして強力なセルフロック動作を提供します。これは、ウォームとホイールの間の滑り接触により、遊星ギアセットの転がり接触よりも多くの摩擦が発生するためです。ヘリカル ギアボックスも高効率を達成できるため、プラネタリ ギアボックスとヘリカル ギアボックスの比較は多少異なりますが、プラネタリ ギアボックスの負荷分散配置により、通常、同等のトルク定格に対して設置面積が小さくなります。

これらのシステム間の減速機の比較は、最終的にはアプリケーションの優先順位によって決まります。トルク密度の比較が遊星設計に有利となるのは、ロボットジョイントやインホイールドライブなどのスペースに制約のある設置においてですが、コスト、シンプルさ、またはセルフロック動作がコンパクトな遊星レイアウトの利点を上回るアプリケーションでは、ウォームギアボックスやヘリカルギアボックスが依然として一般的です。

遊星ギアボックスの一般的な問題や制限は何ですか?

プラネット ギアボックスは機械的に堅牢ですが、特に要求の厳しいデューティ サイクル下では、摩耗や動作上の問題を免れることはできません。

ベアリングの摩耗ギアボックスの問題は、遊星歯車ベアリングまたはニードル ローラーに繰り返しの周期的な負荷がかかると時間の経過とともに発生し、この摩耗によって最終的にバックラッシュが増加し、位置決め精度が低下する可能性があります。潤滑不良のギア システムの問題は、早期摩耗の一般的な根本原因です。これは、潤滑剤が不十分または劣化していると、ギ​​アの噛み合い点や軸受面の摩擦と熱が増加するためです。ギアボックスの騒音や振動の症状は、ギアの歯の磨耗、ベアリングの損傷、潤滑の故障などの問題の発生を示していることが多く、これらの症状を監視することは、故障が発生する前に問題を発見するのに役立ちます。遊星歯車の位置がずれている状態は、取り付け誤差や負荷によるシャフトのたわみなどによって、遊星歯車全体に不均一な負荷が分散され、特定の歯の摩耗が加速する可能性があります。ギアボックスの過負荷損傷状況は、トルク要求がユニットの定格容量を超えると発生し、歯の破損、ベアリングの故障、ひどい場合にはキャリアの変形につながる可能性があります。

適切な遊星ギアボックスを選択するにはどうすればよいですか?

適切な遊星ギアボックスを選択するには、サイズやコストのみに基づいて選択するのではなく、いくつかの技術パラメータをアプリケーションの特定の要求に適合させる必要があります。

系統的な選択プロセスは通常、必要な出力トルクと速度を定義することから始まり、次に比率オプションを絞り込み、最後に取り付け構成と環境定格が設置に適していることを確認します。これらの手順のいずれかをスキップすると、ピーク負荷に対してサイズが小さかったり、駆動モーターの速度範囲と一致しないギアボックスを選択するリスクが高まります。

遊星歯車装置技術の将来の傾向は何ですか?

遊星ギアボックス技術は、オートメーション、精密製造、材料工学の幅広いトレンドとともに進化し続けています。

コンパクトなオートメーションドライブでは、モーター、ギアボックス、および制御電子機器が単一のハウジングに統合されることが増えており、遊星設計のトルク密度の利点を維持しながら設置の複雑さを軽減します。スマートな状態監視ギアボックス システムは、組み込みセンサーを使用して振動、温度、潤滑状態を追跡し、メンテナンス チームが計画外のダウンタイムが発生する前に進行中の問題を特定できるようにします。自動化機器が人間の作業者と共有される環境に移行し、歯形設計と製造精度の改良が進むにつれて、低騒音歯車設計の優先度が高まっています。改良された合金の選択や表面処理などの高度な材料ギアエンジニアリングにより、ギアの寿命が延長され、同じ物理的範囲内でより高いトルク定格が可能になります。これらの開発は総合的に、よりインテリジェントで、よりコンパクトで、現代の自動化システムの要求により適した遊星ギアボックスを目指しています。

よくある質問

遊星歯車装置とは何ですか?

遊星ギアボックスは、中央の太陽ギア、周回遊星ギア、および外輪ギアを中心に構築されたギア減速機構で、コンパクトなハウジング内で高トルクを伝達するように設計されています。

遊星歯車装置は何に使用されますか?

遊星ギアボックスは、一般的にロボット工学、産業オートメーション、自動車トランスミッション、および重機において、モーターと被駆動機器間の速度を下げ、トルクを増加させるために使用されます。

遊星歯車システムはどのように機能するのでしょうか?

遊星歯車システムは、遊星歯車を中央の太陽歯車および外側のリング歯車と同時に噛合させることによって機能し、構成に応じてキャリア、サンギア、またはリングギアが入力、出力、または固定要素として機能します。

遊星歯車装置の利点は何ですか?

遊星ギアボックスの利点には、高いトルク密度、トルク容量に比べてコンパクトなサイズ、同軸シャフトの配置、および複数のギア噛み合いにわたる負荷分散が含まれます。

遊星ギアボックスとウォームギアボックスはどちらが優れていますか?

一般に遊星ギアボックスの方が効率とトルク密度が高いのに対し、ウォームギアボックスは特定の保持用途に役立つセルフロック動作を提供するため、どちらが一般的に優れているというわけではありません。

遊星歯車装置の寿命はどれくらいですか?

遊星ギアボックスの耐用年数は、負荷条件、潤滑メンテナンス、アライメントなどの要因によって決まり、ユニットが適切にメンテナンスされていれば、通常、定格条件下で長い動作寿命が得られます。
