遊星ギアボックスとウォームギアボックス: どちらが優れていますか?

ヘビーデューティ産業機械用のギアボックスを選択するとき、エンジニアや機器メーカーは、次の 2 つの一般的なトランスミッション ソリューションを比較することがよくあります。 遊星ギアボックス そして ウォームギアボックス .

どちらも高いトルクと速度の低減を実現できますが、伝達原理、効率、トルク密度、およびアプリケーションシナリオはまったく異なります。

それでは、遊星歯車装置とウォーム歯車装置のどちらが優れているのでしょうか?

答えは、機器の特定の要件によって異なります。アプリケーションが高トルク、高効率、コンパクトなサイズ、連続動作を優先する場合は、通常、高トルク遊星ギアボックスがより良い選択となります。装置に高い減速比、低速動作、またはセルフロック特性が必要な場合は、ウォーム ギアボックスの方が適している可能性があります。

この記事では、適切な産業用ギアボックスを選択するのに役立つように、構造、性能、用途、選択基準から遊星ギアボックスとウォームギアボックスを比較します。

遊星ギアボックスとウォームギアボックスの違いは何ですか?

最大の違いは伝送構造にあります。

遊星ギアボックスは、主にサン ギア、複数の遊星ギア、リング ギア、遊星キャリアで構成されます。複数の遊星歯車が太陽歯車とリング歯車に同時に噛み合い、伝達された負荷が複数の歯車の噛み合いに分散されます。

この構造により、遊星ギアボックスは高いトルク対サイズ比を実現し、設置スペースが限られている過酷な用途に特に適しています。

一方、ウォームギアボックスは、ウォームとウォームホイールを使用して動力を伝達します。ウォームは滑り接触によってウォームホイールを駆動し、比較的コンパクトな構造で高い減速比を実現します。

ウォームギアボックスは、低速出力、高い減速比、スムーズな動作、またはセルフロック特性が重要な場合に特に役立ちます。

したがって、2 つのギアボックス タイプは、あらゆる用途で直接代替できるわけではありません。正しい選択は、機械のトルク、速度、効率、設置、および安全要件によって異なります。

遊星ギアボックスとウォームギアボックス: 主な性能の違い

トルク容量

高出力トルクを必要とする過酷な用途では、遊星ギアボックスが大きな利点となります。

遊星伝動構造により複数の遊星歯車に負荷が分散され、個々の歯にかかる負荷が軽減されます。これにより、遊星ギアボックスは比較的コンパクトなハウジングを維持しながら、高いトルク容量を実現できます。

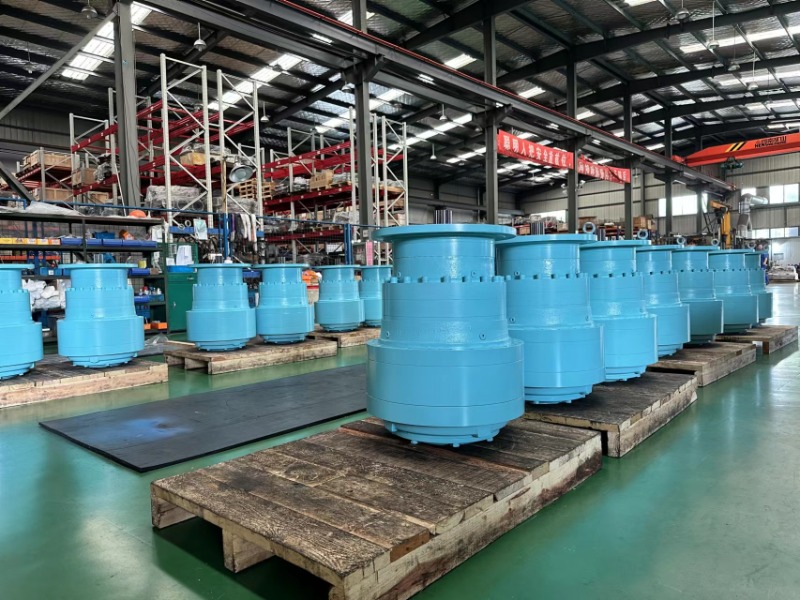

SGR の高トルク遊星ギアボックス シリーズは、掘削装置、クレーン、鉱山機械、その他の重工業装置などの要求の厳しい用途向けに設計されています。

ウォーム ギアボックスも、特に低速時に高トルクを提供できますが、滑り接触により多くの摩擦と熱が発生します。これは、高い連続電力と長時間の動作を必要とするアプリケーションでは制限要因になる可能性があります。

伝送効率

効率も大きな違いです。

遊星ギアボックスは、主に転がり接触によって動作し、負荷を複数のギアの噛み合わせに分散させるため、一般に高い機械効率を実現します。

ウォーム ギアボックスは、ウォームとウォーム ホイール間の滑り接触に依存しています。その結果、特に高い減速比では効率が一般に低くなります。

年間数千時間継続的に稼働する機器の場合、効率の違いがエネルギー消費と運用コストに直接影響する可能性があります。

したがって、24 時間年中無休の産業機器、高出力ドライブ、コンベア、掘削装置、その他のエネルギー集約型機械の場合、多くの場合、遊星ギアボックスがより効率的な選択肢となります。

減速比

ウォームギアボックスは、非常に高い減速比が必要な場合に重要な利点があります。

ウォームギアボックスは、比較的コンパクトな配置で大きな減速比を達成できるため、非常に低い出力速度を必要とする用途に適しています。

遊星ギアボックスは複数の段を通じて高い減速比を達成することもできますが、段を追加するとギアボックスの長さと複雑さが増加します。

したがって、非常に高い比と低速が必要な場合は、ウォームギアボックスが適しています。高トルクと高効率が必要な場合は、遊星ギアボックスが適しています。

耐久性の高いアプリケーションにはどのギアボックスが適していますか?

耐久性の高いアプリケーションの場合、その答えは、機械にとって「耐久性」が何を意味するかによって異なります。

ヘビーデューティが高トルク、衝撃荷重、連続運転、高出力密度、高効率を意味する場合、通常は遊星ギアボックスがより強力なソリューションです。

一般的な用途には、電気掘削リグ、油圧掘削リグ、鉱山機械、建設機械、クレーンおよび吊り上げ装置、風力発電装置、クローラー駆動システム、頑丈なコンベヤなどが含まれます。

これらの機械は、多くの場合、高い始動トルク、頻繁な負荷変化、衝撃負荷、および長い動作サイクルを経験します。遊星歯車装置の負荷分散構造により、優れたトルク容量と動作安定性を実現します。

ただし、ウォームギアボックスが重工業には不適当であると考えるべきではありません。

ウォームギアボックスは、アプリケーションで高い減速比、低速出力、直角トランスミッション、またはセルフロック動作が必要な場合に優れた選択肢となります。

たとえば、SGR の重量ウォーム ギアボックス ソリューションは、セルフロックと安定した低速動作が重要な用途向けに設計されています。

遊星ギアボックスとウォームギアボックス: どちらを選択すべきですか?

単純な比較は、エンジニアが最初の決定を下すのに役立ちます。

この表は、一般的なエンジニアリング比較として扱う必要があります。実際の性能は、ギアボックスの設計、比、潤滑、負荷、速度、および動作条件によって異なります。

適切なギアボックスを選択するには?

遊星ギアボックスまたはウォームギアボックスを購入する前に、機器メーカーはいくつかの重要なパラメータを評価する必要があります。

出力トルク

必要な連続トルク、ピークトルク、始動トルクを計算します。衝撃荷重や頻繁な起動と停止を伴う機器の場合は、適切なサービス係数も考慮する必要があります。

減速比

必要な入力速度と出力速度を決定します。

装置が非常に高い減速比と非常に低い出力速度を必要とする場合、ウォームギアボックスがより簡単なソリューションとなる可能性があります。

高トルクと効率がより重要な場合は、多段遊星ギアボックスの方が適切な場合があります。

動作時間

連続使用機器の場合、伝達効率と熱性能が特に重要です。

遊星ギアボックスは、その高効率によりエネルギー損失と発熱が低減されるため、連続的に稼働する機器にとって有利です。

設置スペース

機械のスペース制限が厳しい場合は、トルク密度を考慮する必要があります。

遊星ギアボックスは、コンパクトな構造で高トルクを提供するため、移動機械、掘削装置、クローラー ドライブ、その他のスペースに制約のある用途に適しています。

セルフロックの要件

モーター停止後のギアボックスの逆回転を防止する必要がある場合は、比率や特定の設計によってはウォームギアボックスの方が適している場合があります。

ただし、安全規制で確実な荷重保持が要求される場合、セルフロックを自動的に機械ブレーキの代替として扱うべきではありません。

SGR プラネタリーおよびウォーム ギアボックス ソリューション

遊星ギアボックスとウォームギアボックスのどちらを選択するかということは、必ずしも 2 つの競合製品のどちらかを選択することを意味するわけではありません。経験豊富なギアボックス メーカーにとって、機械の要件に応じて、両方のトランスミッション テクノロジーが価値のあるものになる可能性があります。

SGR は、高トルク遊星ギアボックスと産業用ウォーム ギアボックスの両方を提供しており、お客様は機器に適切なトランスミッション アーキテクチャを選択できます。

SGR 遊星ギアボックスは、高トルク密度、効率的な動力伝達、コンパクトな設計、耐久性の高い動作に重点を置いており、ウォームギアボックス ソリューションは、高い減速比、安定した低速出力、セルフロック特性を必要とする用途向けに設計されています。

SGR は、両方の技術の利点を必要とする用途向けに、プラネタリ トランスミッションとウォーム トランスミッションを組み合わせたソリューションも開発しています。遊星歯車とウォームを組み合わせた減速機により、遊星歯車の高い伝達効率と高比ウォーム歯車のセルフロック特性を組み合わせることができます。

OEM 機械メーカーの場合は、モーターの種類、出力トルク、減速比、取り付け構成、シャフトの設計、動作環境に応じてギアボックスの選択をカスタマイズすることもできます。

それでは、遊星ギアボックスとウォームギアボックス、どちらが優れているのでしょうか?

すべてのアプリケーションに対する単一の答えはありません。

機器が高トルク出力、高効率、コンパクトな寸法、強力な衝撃荷重耐性、および継続的な高負荷運転を必要とする場合は、高トルク遊星ギアボックスを選択してください。

非常に高い減速比、低速出力、直角トランスミッション、スムーズな動作、セルフロック特性を機器が優先する場合は、ウォーム ギアボックスを選択してください。

要求の厳しい産業機械にとって、最高のギアボックスは、必ずしも最高のトルク定格や最低の初期価格を備えたものであるとは限りません。適切なソリューションとは、機械の完全な動作条件に適合するものです。

経験豊富な産業用ギアボックス メーカーとして、SGR は、掘削装置、鉱山機械、クレーン、風力発電、コンベア、建設機械、その他の産業用途向けに、プラネタリ、ウォーム、および複合トランスミッション ソリューションを提供しています。

トルク、速度、比、効率、設置スペース、負荷特性、動作環境を総合的に評価することで、機器メーカーは信頼性の高い性能と長期的な価値を提供するギアボックスを選択できます。(著者、SGR、アンジー・チャン)
