鉱山機械は、最も要求の厳しい産業環境の一部で稼働します。重荷重、高トルク、連続運転、粉塵、振動、衝撃荷重、限られた設置スペースなどのすべてが、トランスミッション システムに大きな要求を課します。
このため、 ギアボックス 鉱山機械の最も重要なコンポーネントの 1 つです。ギアボックスを適切に選択すると、高トルクを確実に伝達し、安定した動作を維持し、予期せぬダウンタイムのリスクを軽減できます。
さまざまな産業用ギアボックス技術の中でも、遊星ギアボックスは、その高いトルク密度、コンパクトな構造、効率的な動力伝達、および複数の遊星ギア全体に負荷を分散できる機能により、ヘビーデューティー用途に広く考慮されています。
しかし、どうすればよいでしょうか 遊星歯車装置 鉱山機械に選ばれるか？そして、どのような採掘アプリケーションが惑星伝送技術から恩恵を受けることができるでしょうか?
この記事では、鉱山機械用の遊星ギアボックスを選択する際の主な考慮事項を説明し、その典型的な用途を検討します。
鉱山機械は、多くの場合、厳しい条件下で継続的に稼働しながら、高出力トルクを必要とします。
遊星歯車装置は、太陽歯車、複数の遊星歯車、遊星キャリア、およびリング歯車で構成されます。単一のギアペアを介して負荷全体を伝達するのではなく、遊星ギアが伝達された負荷を共有します。
このアーキテクチャは、高負荷のマイニング アプリケーションにいくつかの利点をもたらします。
鉱山機械は多くの場合、比較的低い出力速度で高トルクを必要とします。
遊星ギアボックスの負荷分散構造により、複数のギアの噛み合いが同時にトルクを伝達できます。このため、遊星ギアボックスは、比較的コンパクトなギアボックス パッケージ内で高トルクが必要な用途に適しています。
マイニング マシンは大型で強力ですが、ギアボックスの設置スペースが常に無制限であるとは限りません。
遊星ギアボックスは、同等のトルク要件を持つ従来のギアボックス構成と同じ全体サイズを必要とせずに、高いトルク伝達容量を提供できます。
この高いトルク密度は、ギアボックスの重量と設置スペースを制御する必要がある場合に特に役立ちます。
鉱山機械は、動作中に負荷の変動や機械的衝撃を受ける可能性があります。
複数の遊星歯車がトルク伝達に関与するため、負荷は複数の歯車の噛み合いに分散されます。したがって、適切に設計された遊星システムは、要求の厳しいヘビーデューティー用途に必要な構造特性を提供できます。
多くの鉱山機械は、メンテナンスの機会が限られたまま、長期間稼働します。
適切なデューティ サイクル、潤滑システム、熱条件、および負荷要件に合わせて設計された遊星ギアボックスは、産業の連続運転に信頼性の高いトランスミッションを提供します。
ただし、ギアボックスの選択は依然として重要です。遊星ギアボックスは、単に遊星設計であるという理由だけで、すべての鉱山機械に自動的に適しているわけではありません。
遊星ギアボックスは、幅広い鉱山および鉱物処理装置で使用できます。
特定のギアボックス構成は、機械、必要なトルク、速度、取り付け配置、および動作条件によって異なります。
ベルトコンベアは、鉱石、石炭、鉱物、その他のバルク材料の輸送に広く使用されています。
コンベヤ駆動システムには、高い始動トルクと信頼性の高い連続動作が必要な場合があります。遊星ギアボックスは、比較的コンパクトなパッケージで高トルク伝達を実現できるため、要求の厳しいコンベヤ駆動用途に適しています。
コンベア システムの場合、エンジニアは次のことを考慮する必要があります。
ギアボックスは、モーターの出力だけではなく、実際のコンベヤーの負荷に応じて選択する必要があります。
掘削装置は、変動する地面条件下で作業する際、制御されたトルクと速度を必要とします。
電気または油圧掘削システムでは、掘削中に大きな負荷変動が発生する可能性があります。したがって、ギアボックスは、安定した動力伝達を維持しながら、繰り返しの負荷に耐える必要があります。
遊星ギアボックスは、高トルク、コンパクトな寸法、堅牢な構造が重要な掘削用途に特に適しています。
機械の設計に応じて、ギアボックスはロータリードライブ、トラベルドライブ、またはその他のトランスミッション機能用に構成されます。
採掘作業では、強力な伝動システムを必要とする大型の掘削機械や建設機械が使用されることがよくあります。
遊星歯車装置は、高トルクとコンパクトな伝動が必要なさまざまな駆動機構に検討できます。
これらの用途では、エンジニアは公称トルクだけでなく、加速度、衝撃荷重、デューティサイクル、外部ラジアル荷重またはアキシアル荷重を含む実際の動作条件も評価する必要があります。
破砕および材料処理装置は、硬い材料や不規則な材料を処理するときに負荷が大幅に変動する可能性があります。
したがって、トランスミッション システムは、機械の実際のトルクと衝撃荷重特性に対応できるように設計する必要があります。
遊星ギアボックスは、高いトルク密度と堅牢なトランスミッションが必要な場合に使用できますが、ギアボックスの構成は特定の機械に注意深く適合させる必要があります。
適切な遊星ギアボックスの選択には、単にモーターの出力を一致させるだけでは不十分です。
いくつかの技術パラメータを評価する必要があります。
トルクは最も重要な選択パラメータの 1 つです。
必要なギアボックスのトルクは、単にモーターの定格出力ではなく、実際の機械の負荷から決定する必要があります。
エンジニアは次のことを考慮する必要があります。
頑丈な鉱山機械の場合、トルク容量が不十分であると、ギアの摩耗が加速したり、過熱したり、早期故障が発生したりする可能性があります。
必要な減速比は、モーター速度と必要な出力速度によって異なります。
たとえば:
ギア比 = Input Speed / Output Speed
遊星ギアボックスはさまざまな段数で構成して、さまざまな減速比を実現できます。
一般に、比較的中程度の減速比が必要な場合には単段遊星ギアボックスが使用されますが、アプリケーションでより大きな減速比が必要な場合は、二段または多段遊星ギアボックスがより高い減速比を提供できます。
段数は必要な比、トルク、効率、寸法、使用条件に基づいて選択してください。
ギアボックスの選択では、モーターの定格出力と入力速度も考慮する必要があります。
2 つのモーターの出力は同じですが動作速度が異なる場合があり、その結果、ギアボックスのトルク要件が異なります。
したがって、ギアボックスのメーカーは、出力定格だけではなく、完全なモーター情報を受け取る必要があります。
鉱山機械が理想的な条件で動作することはほとんどありません。
ギアボックスは次のようなものにさらされる可能性があります。
ギアボックスを選択する際には、これらの要素を考慮する必要があります。
潤滑システム、シール設計、ハウジング構成、ベアリング、およびギアの材質はすべて、意図された動作環境に適切である必要があります。
ギアボックスは機械に物理的に適合する必要があります。
モデルを選択する前に、エンジニアは以下を確認する必要があります。
OEM プロジェクトの場合、カスタマイズされた入出力構成が必要になる場合があります。
鉱山用途ではギアボックスに大きな機械的要求が課せられるため、内部コンポーネントの品質が重要になります。
頑丈な遊星ギアボックスの場合、20CrMnTi 合金鋼などのギア材料を適切な熱処理および機械加工プロセスとともに使用できます。
たとえば、SGR 遊星ギアボックスでは、ギアの浸炭、焼き入れ、精密研削などのプロセスが使用されます。
浸炭焼入れにより歯車の表面硬度や耐摩耗性が向上し、精密研削により歯面品質や歯車の噛み合い精度が向上します。
ギアボックスの外観は別の製品とほぼ同じに見えても、内部の製造基準は大きく異なる場合があるため、製造品質は特に重要です。
したがって、産業用バイヤーの場合、サプライヤーに次の点を尋ねることが有益です。
これらの要因は、ギアボックスの信頼性と耐用年数に大きな影響を与える可能性があります。
すべての鉱山機械に適した単一の遊星ギアボックス構成はありません。
アプリケーションに応じて、メーカーは次のような異なる構成を提供する場合があります。
入力軸と出力軸は同軸上に配置されています。
この構成は、コンパクトなトランスミッション構成を提供でき、さまざまな産業用駆動システムに適しています。
ライトアングル構成は、機械のレイアウト上、入力方向と出力方向を斜めに配置する必要がある場合に使用できます。
これは、エンジニアがスペースに制約のある機器へのギアボックスの設置を最適化するのに役立ちます。
より高い減速比が必要な場合は、複数の遊星ステージを組み合わせることができます。
このため、多段遊星ギアボックスは、高トルクと大幅な減速を必要とする用途に適しています。
最終的な構成は、ギアボックスのサイズのみに基づいて選択するのではなく、実際の動作要件に従って決定する必要があります。

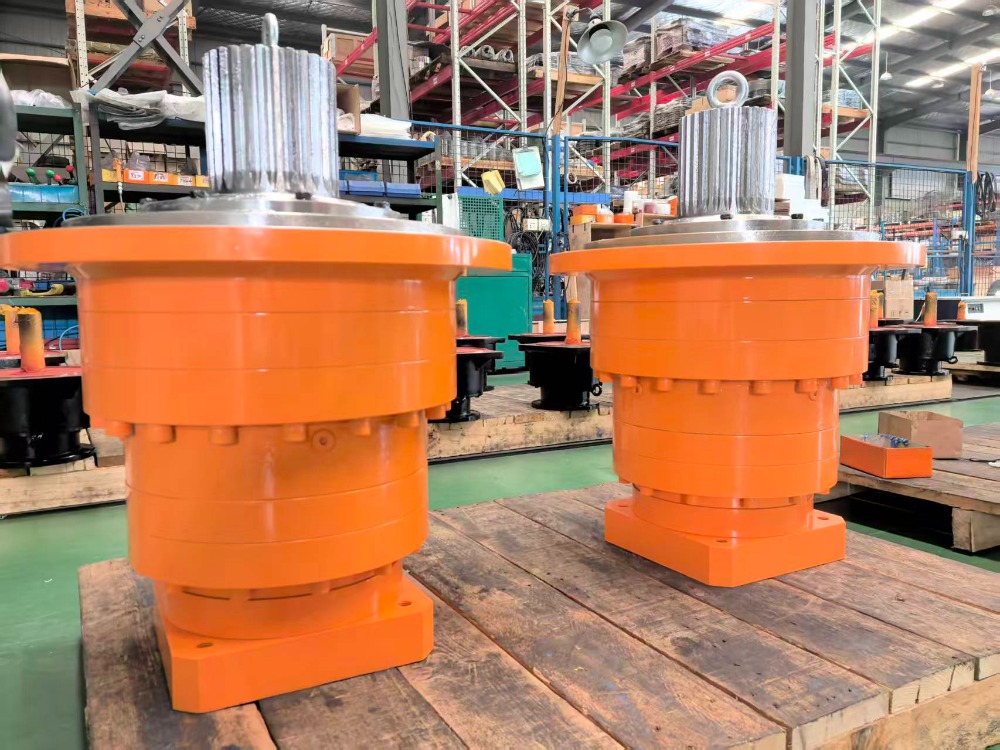

SGR は、採掘、掘削、吊り上げ、冶金、農業、その他の大型機械など、要求の厳しい産業用途向けに遊星ギアボックスを開発および製造しています。
マイニング アプリケーションに関して、SGR はいくつかの重要な要素に焦点を当てています。
高トルク伝達: 遊星構造により、複数のギアが伝達荷重を共有できるようになり、高トルク用途をサポートします。
堅牢なギア構造: SGR 遊星ギアボックスは、20CrMnTi などの高強度ギア素材を浸炭、焼き入れ、精密研削プロセスと組み合わせて使用できます。
柔軟な構成: マシンの要件に応じて、さまざまなステージ、比率、入力配置、出力構成、取り付けオプションを検討できます。
OEM のカスタマイズ: 機器メーカーの場合、ギアボックスの仕様を実際の機械設計と動作条件に適合させることができます。
テクニカル サポート: SGR は、ギアボックスの選択、技術コミュニケーション、構成、アプリケーション関連の要件についてお客様をサポートします。
鉱山機械メーカーの目的は、単に機械に適合するギアボックスを見つけることではありません。
目標は、機械のトルク、速度、デューティ サイクル、設置条件、動作環境に適合するトランスミッション ソリューションを見つけることです。
発注前に、鉱山機械メーカーおよびエンジニアは次の情報を準備する必要があります。
完全な動作情報を提供することで、ギアボックスのメーカーはより適切な構成を推奨できるようになります。 （著者、SGR、アンジー・チャン）
