送電の精度制御：惑星ギア還元剤の設計とアプリケーション戦略

基本的な概念と作業原則 惑星ギア還元剤

惑星ギアボックスとも呼ばれる惑星ギアリデューサーは、精度と高効率の伝送デバイスの一種です。それらの主な機能は、速度を低下させ、トルクを増加させることです。彼らは、太陽を周回する惑星のように、コアコンポーネントが中央のギアの周りを回転するユニークな「惑星」伝送構造にちなんで名付けられています。

コアコンポーネントとその機能

標準的な惑星ギア還元剤は、4つの主要な部分で構成されています。

1. サンギア ：ギアシステムの中心に位置し、駆動ギアです。通常、モーターまたは他の電源に接続し、電力入力として機能します。
2. 惑星ギア ：いくつかのギアがサンギアの周りに均等に分布しています。惑星キャリアに取り付けられて、彼らは自分の軸を回転させながら、サンギアを中心に回転します。
3. 惑星キャリア ：すべての惑星ギアを保持および接続するフレームワーク。それはの出力端です 惑星ギアリデューサー 、惑星ギアを回転させることで電力を供給します。
4. リングギア ：すべての惑星ギアを囲む内部歯付きリングギア。通常、固定されており、駆動ギアとして機能します。

作業原則

惑星ギアリデューサーの作業プロセスは、次のように要約できます。

1. 電源入力 ：モーターまたはその他の電源が駆動します サンギア 高速で回転する。
2. パワートランスミッション ：回転 サンギア 周囲のメッシュ 惑星ギア 、それらを自分の軸で回転させます。
3. 回転と革命 ：以来 リングギア 固定されています 惑星ギア によってプッシュされます サンギア 、彼らは自分の軸を回転させながら、サンギアの中心軸を中心に回転させます。この革命はそれを推進します 惑星キャリア .
4. 出力 ： 惑星キャリア's 回転速度はよりも大幅に低くなっています サンギア's 速度ですが、そのトルクは増幅されます。したがって、 惑星キャリア 出力の終わりとして機能し、速度削減とトルク増幅の効果を達成します。

パラメーター比較：惑星とその他の伝送タイプ

その利点を強調するために、以下の簡単な比較を示します 惑星ギア還元剤 パラレルシャフトギアリデューサーやワームギアドライブなど、他の従来のトランスミッションタイプを使用します。

惑星ギア還元剤: Design, Applications, and Selection Guide

惑星ギア還元剤は、独自の構造と優れたパフォーマンスにより、最新の精密ドライブシステムのコアコンポーネントになりました。設計、アプリケーションフィールド、および正しい選択方法を理解することは、機器の効率的で安定した動作を確保するために重要です。

惑星ギア還元剤のアプリケーション戦略

高精度、高トルク密度、コンパクトサイズのおかげで 惑星ギア還元剤 さまざまな業界で重要な役割を果たします。主なアプリケーション領域には次のものがあります。

• Precision Drive ：自動化機器、CNC工作機械、ロボットジョイント、医療機器、および印刷機械、 惑星ギアリデューサーs 正確な速度と位置制御を実現するために使用されます。それらの低い反発と高い剛性は、正確な動きの軌跡と繰り返し可能な位置決めの精度を確保するための鍵です。
• ヘビーデューティアプリケーション ：冶金、採掘、建設機械（クレーン、掘削機など）、風力タービンなど、巨大なトルクに耐える必要がある機器では、 惑星ギアリデューサーs サイズを縮小し、全体的な機器の効率を改善しながら、計り知れない電力を確実に伝達できます。
• 特別な環境アプリケーション ：いくつかは特別に設計されています 惑星ギアリデューサーs 極端な環境に適応できます。たとえば、特別なアザラシと潤滑剤を備えたモデルは、高温、低温、真空、またはクリーンルームなどの過酷な状態で安定して動作し、生産ラインの連続性を確保できます。

の選択ガイド 惑星ギア還元剤

権利を選択します 惑星ギアリデューサー そのパフォーマンスと寿命を確保するための鍵です。選択中に考慮すべき重要なパラメーターと手順は次のとおりです。

1. パフォーマンスパラメーターの考慮事項
   • 比率 ：必要な出力と入力速度によって決定されます。通常、整数比として表されます（例：3：1、5：1、10：1）。
   • 定格トルク ： maximum output torque that the 惑星ギアリデューサー 定格条件下で継続的かつ安全に処理できます。必要な動作トルクは、この値以下である必要があります。
   • 反発 ： angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • 定格出力速度 ： output speed at which the reducer can operate stably for extended periods under rated torque.
   • 効率 ： ratio of output power to input power, representing energy loss. The efficiency of a single-stage 惑星ギアリデューサー 通常、非常に高い（> 97％）。
2. 取り付け方法とインターフェイス
   • フランジと入力シャフト ：モーターの取り付けフランジとシャフトの直径に完全に一致する必要があります。一般的なインターフェイスタイプには、円筒形、スプライン、またはキー付きシャフトが含まれます。
   • 出力エンドインターフェイス ：固体出力シャフト、キーウェイを備えた中空シャフト、フランジに取り付けられた出力など、負荷要件に基づいて適切な出力フォームを選択します。
3. 環境要因
   • 動作温度 ：レディューサーが予想される周囲温度範囲内で安定して動作できることを確認し、必要に応じて、高温または低温潤滑剤を選択します。
   • Ingress Protection（IP）評価 ：aを選択します 惑星ギアリデューサー 内部成分を損傷から保護するために、作業環境のほこりと水分条件に基づいた適切なIP定格があります。

主要な惑星ギア還元剤パラメーターの比較

のさまざまな仕様を理解するのに役立ちます 惑星ギア還元剤 さまざまなニーズを満たしています。ここに重要なパラメーターの比較があります。

パフォーマンスの最適化と業界の見通し

惑星ギアリデューサーテクノロジーの将来の発展は、高性能、知性、持続可能性の需要と密接に結びついています。 Shanghai Sgr Heavy Industry Machinery Co.、Ltd。の開発パスは、特にでこれらの傾向を確認しています コンパクトさ、モジュール性、低振動、低ノイズ 、 そして high-end R&D .

惑星ギアリデューサーのパフォーマンスを最適化するための戦略

産業用アプリケーションのより高い精度の要求を満たすために、パフォーマンスの最適化 惑星ギア還元剤 次の側面に焦点を当てています。

1. モジュラーおよび標準化された設計 ：
   • 戦略 ： By designing the core components of the 惑星ギアリデューサー （ギアセット、ハウジングなど）モジュール式の方法で、ギア比、トルク、取り付け方法の異なる製品をすばやく組み立てることができます。これにより、カスタマイズ時間が大幅に短くなり、生産コストが削減されます。 Shanghai Sgr Heavy Industry Machinery Co.、Ltd。はこの業界の傾向に従い、この概念を製品ラインに統合して、生産効率と市場の反応を改善します。
   • パラメーター Comparison ： Modular design offers significant advantages in 納期 そして 料金 完全なカスタマイズと比較して。

     	モジュラー製品	カスタマイズされた製品
     	短い配達時間、低コスト .	より長い配達時間、より高いコスト .

2. 騒音と振動削減技術 ：
   • 戦略 ： Reducing the noise and vibration of the 惑星ギアリデューサー パフォーマンスとユーザーエクスペリエンスを向上させるための鍵です。これは主に、ギア歯のプロファイルを最適化し、高精度の研削プロセス（上海SGRの4軸リンケージ複合プロファイルグラインディングマシンなど）を使用し、高性能の住宅材料と減衰構造を選択することで達成されます。正確なアセンブリとバランスも効果的に振動源を減らします。
   • 技術比較 ：

     	標準的な拍車ギア	らせんギア	精密なグラウンドギア
     	ノイズと振動が大きくなります 、低ノイズ要件を持つアプリケーションに適しています。	ノイズと振動が小さくなります 、より高い負荷容量、高トルクおよび高精度アプリケーションに適しています。	非常に低いノイズと振動 、最高の精度で、上海Sgrのようなハイエンドメーカーのコアテクノロジーを表しています。

将来の傾向 Planetary Gear Reducer テクノロジー

の開発に基づいています Shanghai Sgr Heavy Industry Machinery Co.、Ltd。 業界の主な将来の傾向には次のものがあります。

1. インテリジェンスとデジタル化 ：
   • 傾向 ： Future 惑星ギアリデューサーs 単純な機械コンポーネント以上のものになります。センサーを統合することにより、独自の温度、振動、潤滑状態をリアルタイムで監視し、分析のためにデータをクラウドにアップロードできます。これにより有効になります 予測メンテナンス 、故障が発生する前に早期警告を提供するため、費用のかかるダウンタイムを防ぎます。
   • 上海sgrに関連します ： company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. 軽量化と高い統合 ：
   • 傾向 ： As robotics and automation equipment demand smaller size and lower weight, 惑星ギアリデューサーs よりコンパクトで軽くなるように進化しています。新しい材料、製造プロセス（統合された成形技術など）、および最適化された構造設計により、高負荷容量を維持しながら、還元剤がより小さなサイズと軽量を達成できます。
3. High-Precision Manufacturing and R&D ：
   • 傾向 ： High precision is the core of a 惑星ギアリデューサー's 競争力。国内で革新されたトロイダルワームやホブ測定機器のような高度な機器、および博士号と上級エンジニアで構成されるR＆Dチームを持つことは、製品の正確性を改善し、技術堀を構築するための鍵です。 Shanghai Sgr Heavy Industry Machinery Co.、Ltd。の成功は、ハイエンドの機器と才能への長期的な投資の証です。

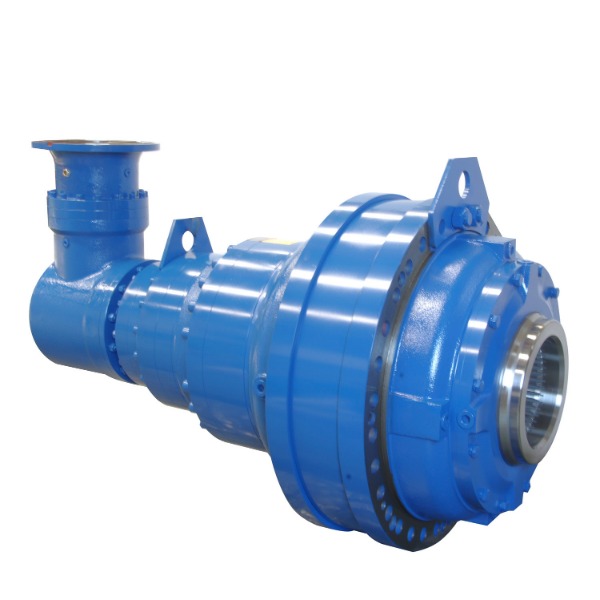

フランジ入力直角ビッグ出力トルク惑星ギアボックスモーター
