惑星ギアレデューサーの原則と特性は何ですか？- Shanghai SGR Heavy Industry Machinery Co., Ltd.

還元剤の大家族では、惑星ギア還元剤サーボ、ステッパー、DC、およびその他の伝送システムで広く使用されています。これは、サイズが小さい、伝送効率が高い、幅広い削減範囲、高精度、その他多くの利点があるためです。惑星ギア還元剤の機能は、速度を低下させ、トルクを増やし、正確な伝送を確保する前提の下で慣性比の負荷/運動モーメントを減らすことです。

大手惑星ギアリデューサーメーカーの1つであるSGRの製品システムでは、Planetary Gear Reducerも「星製品」の1つです。 SGRによって開発および生成されたNシリーズの惑星ギア還元剤は、荷重、安定した信頼性の高い動作、高い機械的効率、その他の利点を分割するために複数の歯を備えた20CRMNTIの浸漬および消光ギア研削を使用します。早くも2009年、Nシリーズの惑星ギアリデューサーは、その年の中国ギアプロフェッショナル協会の「ギア産業の科学的技術的成果」証明書を獲得し、「上海ハイテク達成変革プロジェクト」として認識され、発明の特許を取得しました。

（1）惑星ギアリデューサーの伝送原理

惑星ギアリデューサーの基本的な伝送構造は、4つの部分に分割されています。

①ギア：モーター出力シャフトに接続された惑星ギアシステムの中央に位置しています。

②惑星ギア：サンギアの周りを回転します。通常、複数の惑星ギアを使用して、均一な荷重分布を確保します。

planetキャリア：通常は出力シャフトに接続されている惑星ギアをサポートします。

④外リングギア：惑星ギアは、外側のリングギアとメッシュして、出力シャフトに電力を送信します。

惑星ギアリデューサーの駆動源は、直接接続によってサンギアを開始し、サンギアは惑星ギアキャリアに組み立てられた惑星ギアを駆動します。惑星ギアシステム全体が外側のリングギアに沿って自動的に回転し、惑星キャリアは出力シャフトを接続して減速の目的を達成します。より高い還元比には、複数のステージギアと惑星ギアを乗算して蓄積する必要があります。

（2）惑星ギア減速機の減速特性

a。高トルク、強い負荷：従来の並列ギアトランスミッションと比較して、惑星ギアリデューサーには、高トルクとコンパクト構造の利点があります。従来のギアは、2つのギア間の非常に少ないポイント接触面の押し出しによって駆動され、すべての負荷は非常に少ないギア接触面に集中しており、ギア間の摩擦と破壊を簡単に引き起こします。惑星ギアリデューサーは、ギア接触面に複数の大きなエリアと360度の均一荷重を備えています。複数のギア表面は、瞬間的な衝撃負荷を均等に耐え、より高いトルクの衝撃に耐えることができ、高い負荷のために体と耐線引の部分は損傷も破損もしません。

b。コンパクトな構造と小型サイズ：従来のギアリデューサーと比較して、惑星ギア還元剤にはコンパクトな構造と小さなサイズの利点があります。従来のギア還元剤の還元比は、ギアの数の複数の値によって生成される必要があり、大規模ギアと小さなギアの間に特定の間隔があるため、ギアボックスには収容できる大きなスペースがあります！高い削減比を達成するには、2つ以上の減速ギアボックスを接続して組み合わせる必要があり、その結果、非常に大きなボリュームと重量が生じます。惑星ギア還元剤の構造は、必要なセクションの数に従って繰り返し接続でき、複数のセクションを個別に組み合わせることができます。惑星ギア還元剤は、コンパクトな構造、小さなサイズ、軽量、軽い外観を持ち、そのアプリケーションシナリオはより多様です。

c。高効率と低ノイズ：従来のギアリデューサーと比較して、惑星ギア還元剤には高効率と低ノイズの利点があります。プラネタリーギアの組み合わせは、ユニークなマルチポイントの均一なフィット感を備えており、外側のギアリングのアークエンベロープ構造により、アウターギアリングと惑星ギアが密接に組み合わされ、ギアのフィット感が高くなります。惑星ギアリデューサーの効率を改善することに加えて、設計自体は高等なポジショニングを実現できます。さらに、複数の惑星ギアをアウターギアリングと同時に整列させることにより、惑星ギア還元剤は単一のギアの負荷を減らし、それによりノイズを減らします。

（3）SGRのNシリーズ惑星ギアレデューサーの機械的パラメーター

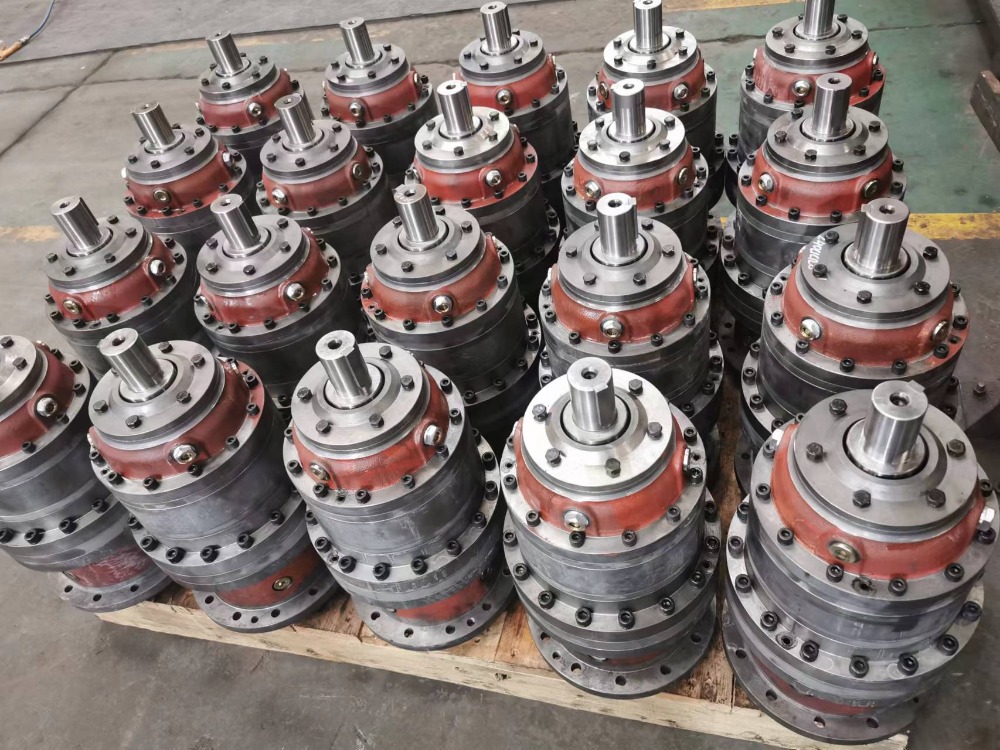

SGRによって開発および生成されたNシリーズ惑星ギアレデューサーの機械的パラメーターは次のとおりです。

・リングギア仕様：200〜885mm

・出力トルク範囲：T2≤540000N.M

・速度比：I≥3

・モジュラー設計、シリアル化された仕様、および専門的な生産

・入力端には、丸い穴、スプラインホール、丸いシャフト、内部または外部のスプラインシャフト、追加のフランジ、ブレーキなどがあります。

・出力エンドタイプには、丸いシャフト、中空シャフト、拡張ディスクを備えた中空シャフト、内部または外部のスプラインシャフト、追加の接続プレート、ギア、フランジなどがあります。

・冷却装置や潤滑装置、チェックバルブなど、多くの一致するアクセサリーがあり、ユーザーはニーズに応じて一致するアクセサリーを選択できます。

さらに、SGRのNシリーズPlanetary Gear Reducerの製品の配置は、「輸入された同様の還元剤を置き換える」（Brevni、Dynamic、Rossi、Bonfilioliなどのブランドの類似製品に置き換えることができます）。設計コンセプトと生産技術は、一部のヨーロッパ諸国と同期されています。ローカライズされたサービスにより、建設機械、船の補助機械、鉱業機械、繊維印刷、染色機械などの工業分野のユーザーが、優れたコストパフォーマンスを備えていることが認識されています。（著者：SGR、アンジー・チャン）
